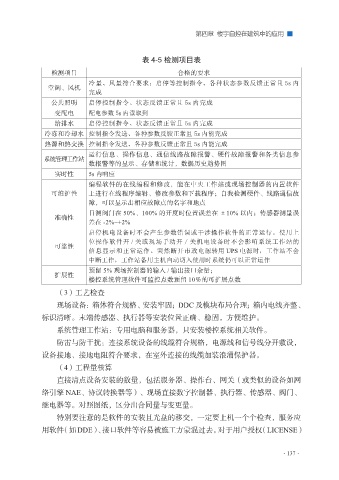

第四章 楼宇自控在建筑中的应用 ■

表 4-5 检测项目表
检测项目 合格的要求
冷量、风量符合要求；启停等控制指令、各种状态参数反馈正常且 5s 内
空调、风机
完成
公共照明 启停控制指令、状态反馈正常且 5s 内完成
变配电 配电参数 5s 内读取到
给排水 启停控制指令、状态反馈正常且 5s 内完成
冷冻和冷却水 控制指令发送、各种参数反馈正常且 5s 内能完成
热源和热交换 控制指令发送、各种参数反馈正常且 5s 内能完成
运行信息、操作信息、通信线路故障报警、硬件故障报警和各类信息参
系统管理工作站
数报警等的显示、存储和统计，数据历史趋势图
实时性 5s 内响应
编程软件的在线编程和修改，能在中央工作站或现场控制器的内置软件
可维护性 上进行在线程序编辑、修改参数和下载程序；自我检测硬件、线路通信故
障，可以显示出相应故障点的名字和地点
目测阀门在 50%、100% 的开度时位置误差在 ±10% 以内；传感器测量误
准确性
差在 -2%~+2%
启停机电设备时不会产生参数错误或干涉操作软件的正常运行。使用上
位操作软件开 / 关或现场手动开 / 关机电设备时不会影响系统工作站的
可靠性
信息显示和正常运作。突然断开市政电源转用 UPS 电源时，工作站不会
中断工作，工作站备用主机自动切入使用时系统仍可以正常运作
预留 5% 现场控制器的输入 / 输出接口余量；
扩展性
楼控系统管理软件可监控点数预留 10％的可扩展点数
（3）工艺检查
现场设备：箱体符合规格、安装牢固；DDC 及模块布局合理；箱内电线齐整、

标识清晰。末端传感器、执行器等安装位置正确、稳固，方便维护。
系统管理工作站：专用电脑和服务器，只安装楼控系统相关软件。
防雷与防干扰：连接系统设备的线缆符合规格，电源线和信号线分开敷设，
设备接地、接地电阻符合要求，在室外连接的线缆加装浪涌保护器。
（4）工程量核算

直接清点设备安装的数量，包括服务器、操作台、网关（或类似的设备如网
络引擎 NAE、协议转换器等）、现场直接数字控制器、执行器、传感器、阀门、
继电器等。对照图纸，区分出合同量与变更量。
特别要注意的是软件的安装且光盘的移交，一定要上机一个个检查，服务应
用软件（如 DDE）、接口软件等容易被施工方蒙混过去。对于用户授权（LICENSE）

·137·
