影像                                                                                              335

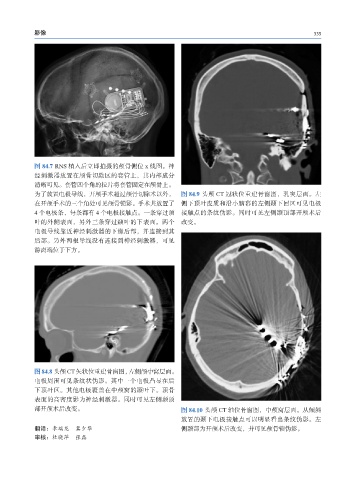

             图 84.7 RNS 植入后立即拍摄的颅骨侧位 x 线图。神
             经刺激器放置在颅骨切除区的套管上,其内部成分
             清晰可见。套管四个角的拉片将套管固定在颅骨上。
             为了放置电极导线,开颅手术超过颅骨切除术以外,                           图 84.9 头颅 CT 冠状位重建骨窗图,乳突层面。左
             在开颅手术的三个角处可见颅骨锁影。手术共放置了                           侧下顶叶皮质和沿小脑幕的左侧颞下回区可见电极
             4 个电极条,每条都有 4 个电极接触点。一条穿过顶                        接触点的条纹伪影。同时可见左侧颞顶部开颅术后
             叶的外侧表面,另外三条穿过颞叶的下表面。两个                            改变。
             电极导线靠近神经刺激器的下缘后部,并连接到其
             后部。另外两根导线没有连接到神经刺激器,可见
             游离端位于下方。
























             图 84.8 头颅 CT 矢状位重建骨窗图,左侧颅中窝层面。
             电极周围可见条纹状伪影。其中一个电极凸显在后
             下顶叶区。其他电极覆盖在中颅窝的颞叶下。顶骨
             表面的高密度影为神经刺激器。同时可见左侧颞顶
             部开颅术后改变。                                          图 84.10 头颅 CT 轴位骨窗图,中颅窝层面。从倾斜
                                                               放置的颞下电极接触点可以明显看出条纹伪影。左
             翻译:李瑞龙  冀少华                                       侧颞部为开颅术后改变,并可见颅骨锁伪影。
             审核:杜晓萍  张磊
