Page 357 - 癫痫影像学

影像 337

影像

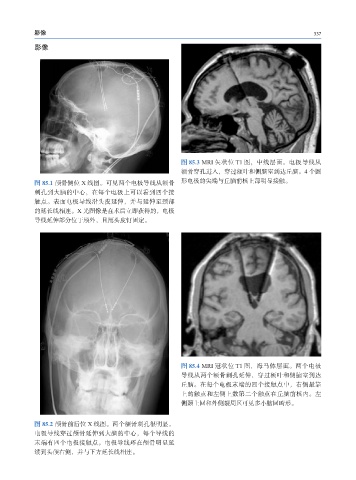

图 85.3 MRI 矢状位 T1 图，中线层面。电极导线从
额骨穿孔进入，穿过额叶和侧脑室到达丘脑。4 个圆

图 85.1 颅骨侧位 X 线图。可见两个电极导线从额骨 形电极的尖端与丘脑前核上部明显接触。
刺孔到大脑的中心，在每个电极上可以看到四个接
触点。表面电极导线沿头皮延伸，并与延伸至颈部
的延长线相连。X 光图像是在术后立即获得的，电极
导线延伸部分位于颅外，且用头皮钉固定。

图 85.4 MRI 冠状位 T1 图，海马体层面。两个电极
导线从两个额骨刺孔延伸，穿过额叶和侧脑室到达
丘脑。在每个电极末端的四个接触点中，右侧最靠
上的触点和左侧上数第二个触点在丘脑前核内。左
侧颞上回和外侧裂周区可见多小脑回畸形。

图 85.2 颅骨前后位 X 线图。两个额骨刺孔很明显，
电极导线穿过颅骨延伸到大脑的中心，每个导线的
末端有四个电极接触点。电极导线环在颅骨明显延
续到头颅右侧，并与下方延长线相连。
