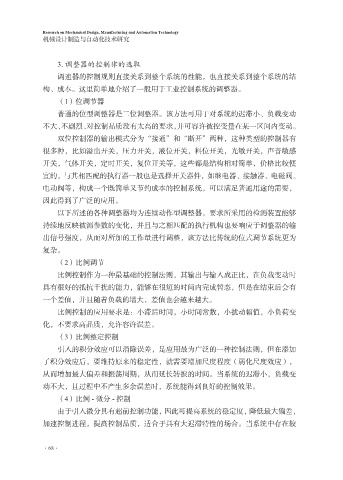

3. 调整器的控制律的选取
调速器的控制规则直接关系到整个系统的性能，也直接关系到整个系统的结
构、成本。这里简单地介绍了一般用于工业控制系统的调整器。

（1）位调节器
普通的位型调整器是二位调整器。该方法可用于对系统的迟滞小、负载变动
不大、不剧烈、对控制品质没有太高的要求，并可容许被控变量在某一区间内变动。
双位控制器的输出模式分为“接通”和“断开”两种，这种类型的控制器有

很多种，比如溢出开关，压力开关，液位开关，料位开关，光敏开关，声音敏感
开关，气体开关，定时开关，复位开关等，这些都是结构相对简单，价格比较便
宜的，与其相匹配的执行器一般也是选择开关器件，如继电器、接触器、电磁阀、
电动阀等，构成一个既简单又节约成本的控制系统，可以满足普通用途的需要，

因此得到了广泛的应用。
以下所述的各种调整器均为连续动作型调整器，要求所采用的检测装置能够
持续地反映被测参数的变化，并且与之相匹配的执行机构也要响应于调整器的输
出信号强度，从而对所加的工作量进行调整，该方法比传统的位式调节系统更为

复杂。
（2）比例调节
比例控制作为一种最基础的控制法则，其输出与输入成正比，在负载变动时
具有很好的抵抗干扰的能力，能够在很短的时间内完成暂态，但是在结束后会有

一个差值，并且随着负载的增大，差值也会越来越大。
比例控制的应用要求是：小滞后时间，小时间常数，小扰动幅值，小负荷变
化，不要求高品质，允许容许误差。
（3）比例整定控制

引入的积分效应可以消除误差，是应用最为广泛的一种控制法则，但在添加
了积分效应后，要维持原来的稳定性，就需要增加尺度程度（弱化尺度效应），
从而增加最大偏差和振荡周期，从而延长转捩的时间。当系统的迟滞小，负载变
动不大，且过程中不产生多余误差时，系统能得到良好的控制效果。

（4）比例 - 微分 - 控制
由于引入微分具有超前控制功能，因此可提高系统的稳定度，降低最大偏差，
加速控制进程，提高控制品质，适合于具有大迟滞特性的场合。当系统中存在较
