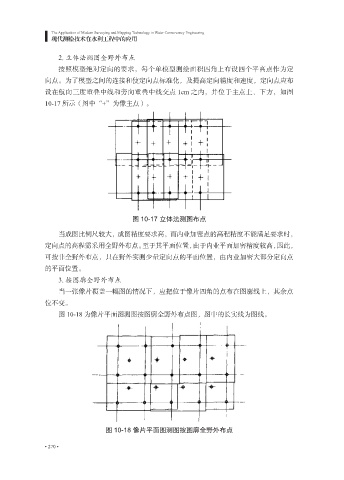

现代测绘技术在水利工程中的应用

2. 立体法测图全野外布点
按照模型绝对定向的要求，每个单模型测绘面积四角上布设四个平高点作为定
向点。为了模型之间的连接和使定向点标准化，及提高定向精度和速度，定向点应布
设在航向三度重叠中线和旁向重叠中线交点 1cm 之内，并位于主点上、下方，如图

10-17 所示（图中“+”为像主点）。

图 10-17 立体法测图布点

当成图比例尺较大，成图精度要求高，而内业加密点的高程精度不能满足要求时，

定向点的高程需采用全野外布点。至于其平面位置，由于内业平面加密精度较高，因此，
可按非全野外布点，只在野外实测少量定向点的平面位置，由内业加密大部分定向点
的平面位置。
3. 按图廓全野外布点
当一张像片覆盖一幅图的情况下，应把位于像片四角的点布在图廓线上，其余点

位不变。
图 10-18 为像片平面图测图按图廓全野外布点图，图中的长实线为图线。

图 10-18 像片平面图测图按图廓全野外布点
