第十章 航空摄影测量技术研究
像片控制点的数量和在像片上位置，既要保证成图质量，又要便于外业联测和内业作
业，同时要尽量能共用。
凡内业测图所需的纠正点或定向点，要求全部在野外测定时，需按全野外布点。
当只要求测定少量像片控制点，作为内业控制加密的起始数据时，则按非全野外布点。
（一）全野外布点
当像图比较大，内业加密精度不能满足要求；或其他因素无法进行电算加密时，
才采用全野外布点。
1. 像片平面图测图全野外布点
为满足对点法纠正和保证纠正像片之间的连接，要求分布在纠正面积四角上的纠
正点，布设在隔片像片的横向重叠中线和旁向重叠中线交点 1cm 以内，尽量公用。保
证每张纠正像片布设 5 个平高点，如图 10-15 所示（图中虚线为重叠中线）。
若重叠错开，则应分别布点，如图 10-16 示。

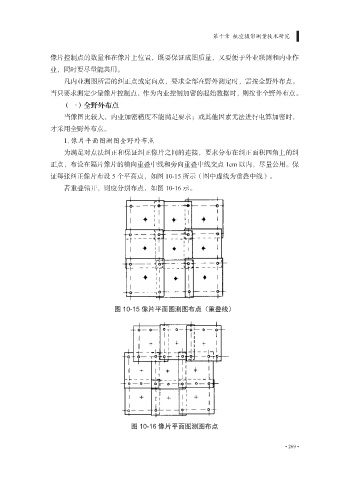

图 10-15 像片平面图测图布点（重叠线）
图 10-16 像片平面图测图布点
