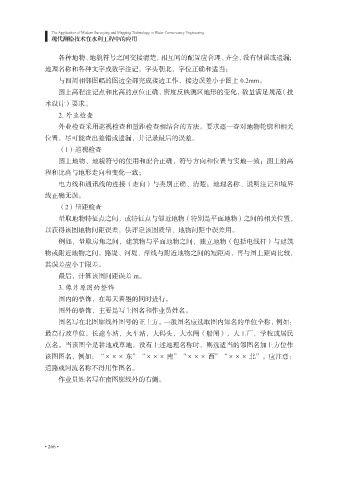

现代测绘技术在水利工程中的应用

各种地物、地貌符号之间交接清楚，相互间的配置应合理、齐全，没有错误或遗漏；
地理名称和各种文字或数字注记，字头朝北，字位正确和适当；
与四周相邻图幅的图边全部完成接边工作，接边误差小于图上 0.2mm。
图上高程注记点和比高的点位正确，密度反映测区地形的变化，数量满足规范（技

术设计）要求。
2. 外业检查
外业检查采用巡视检查和量距检查相结合的方法。要求逐一查对地物轮廓和相关
位置，尽可能查出差错或遗漏，并记录最后的误差。

（1）巡视检查
图上地物、地貌符号的使用和配合正确，符号方向和位置与实地一致；图上的高
程和比高与地形走向和变化一致；
电力线和通讯线的连接（走向）与类别正确、清楚；地理名称、说明注记和境界

线正确无误。
（2）量距检查
量取地物特征点之间，或特征点与邻近地物（特别是平面地物）之间的相关位置，
以获得该图地物间距误差，供评定该图质量、地物间距中误差用。

例如，量取房角之间，建筑物与平面地物之间，独立地物（包括电线杆）与建筑
物或附近地物之间，路堤、河堤、岸线与附近地物之间的短距离，再与图上距离比较，
其误差应小于限差。

最后，计算该图间距误差 m。
3. 像片原图的整饰
图内的整饰，在每天着墨的同时进行。
图外的整饰，主要是写上图名和作业员姓名。
图名写在北图廓线外图号的正上方。一般图名应选取图内知名的单位全称，例如：

最高行政单位，长途车站，火车站，大码头，大水闸（船闸），大工厂，学校或居民
点名。当该图全是耕地或草地，没有上述地理名称时，则选适当的邻图名加上方位作
该图图名，例如：“××× 东”“××× 南”“××× 西”“××× 北”。应注意：

道路或河流名称不得用作图名。
作业员姓名写在南图廓线外的右侧。

• 266 •
