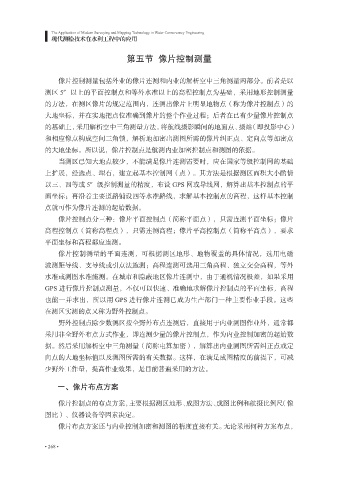

现代测绘技术在水利工程中的应用

第五节 像片控制测量

像片控制测量包括外业的像片连测和内业的解析空中三角测量两部分。前者是以
测区 5″以上的平面控制点和等外水准以上的高程控制点为基础，采用地形控制测量

的方法，在测区像片的规定范围内，连测出像片上明显地物点（称为像片控制点）的
大地坐标，并在实地把点位准确到像片的整个作业过程；后者在已有少量像片控制点
的基础上，采用解析空中三角测量方法，将航线摄影瞬间的地面点、摄站（即投影中心）
和相应像点构成空间三角锁，解析地加密出测图所需的像片纠正点、定向点等加密点

的大地坐标。所以说，像片控制点是航测内业加密控制点和测图的依据。
当测区已知大地点较少，不能满足像片连测需要时，应在国家等级控制网的基础
上扩展，经选点、埋石，建立起基本控制网（点）。其方法是根据测区面积大小酌情

以三、四等或 5″级控制测量的精度，布设 GPS 网或导线网，解算出基本控制点的平
面坐标；再沿着主要道路铺设四等水准路线，求解基本控制点的高程，这样基本控制
点就可作为像片连测的起始数据。
像片控制点分三种：像片平面控制点（简称平面点），只需连测平面坐标；像片
高程控制点（简称高程点），只需连测高程；像片平高控制点（简称平高点），要求

平面坐标和高程都应连测。
像片控制测量的平面连测，可根据测区地形、地物覆盖的具体情况，选用电磁
波测距导线、支导线或引点法施测；高程连测可选用三角高程、独立交会高程，等外

水准或测图水准施测。在城市和隐蔽地区像片连测中，由于通视情况极差，如果采用
GPS 进行像片控制点测量，不仅可以快速、准确地求解像片控制点的平面坐标，高程
也能一并求出，所以用 GPS 进行像片连测已成为生产部门一种主要作业手段。这些
在测区实测的点又称为野外控制点。

野外控制点除少数测区按全野外布点连测后，直接用于内业测图作业外，通常都
采用非全野外布点方式作业，即连测少量的像片控制点，作为内业控制加密的起始数
据。然后采用解析空中三角测量（简称电算加密），解算出内业测图所需纠正点或定

向点的大地坐标值以及测图所需的有关数据。这样，在满足成图精度的前提下，可减
少野外工作量，提高作业效果，是目前普遍采用的方法。

一、像片布点方案

像片控制点的布点方案，主要根据测区地形、成图方法、成图比例和航摄比例尺（像

图比）、仪器设备等因素决定。
像片布点方案还与内业控制加密和测图的精度直接有关。无论采用何种方案布点，

• 268 •
