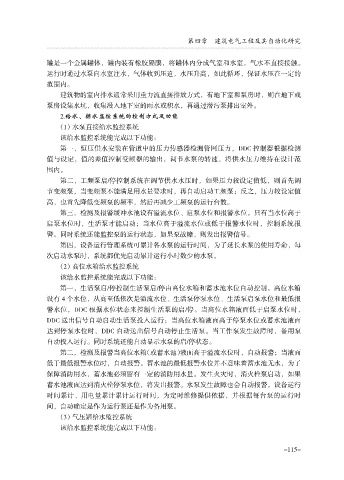

第四章 建筑电气工程及其自动化研究

罐是一个金属罐体，罐内装有橡胶隔膜，将罐体内分成气室和水室，气水不直接接触。
运行时通过水泵向水室注水，气体收到压迫，水压升高，如此循环，保证水压在一定的
范围内。
建筑物的室内排水通常采用重力流直接排放方式，有地下室和泵房时，则在地下或
泵房设集水坑，收集漫入地下室的雨水或积水，再通过潜污泵排出室外。
2.给水、排水监控系统的控制方式及功能
（1）水泵直接给水监控系统
该给水监控系统能完成以下功能：
第一，恒压供水安装在管道中的压力传感器检测管网压力，DDC 控制器根据检测
值与设定，值的差值控制变频器的输出，调节水泵的转速，将供水压力维持在设计范

围内。
第二，工频泵启/停控制系统在调节供水水压时，如果压力较设定值低，则首先调
节变频泵，当变频泵不能满足用水量要求时，再自动启动工频泵；反之，压力较设定值
高，也首先降低变频泵的频率，然后再减少工频泵的运行台数。
第三，检测及报警缓冲水池设有溢流水位、启泵水位和报警水位。只有当水位高于
启泵水位时，生活泵才能启动；当水位高于溢流水位或低于报警水位时，控制系统报
警。同时系统还能监控泵的运行状态，如果泵故障，则发出报警信号。
第四，设备运行管理系统可累计各水泵的运行时间，为了延长水泵的使用寿命，每

次启动水泵时，系统都优先启动累计运行小时数少的水泵。
（2）高位水箱给水监控系统
该给水监控系统能完成以下功能：
第一，生活泵启/停控制生活泵启/停由高位水箱和蓄水池水位自动控制。高位水箱
设有 4 个水位，从高至低依次是溢流水位、生活泵停泵水位、生活泵启泵水位和最低报
警水位，DDC 根据水位状态来控制生活泵的启/停。当高位水箱液面低于启泵水位时，
DDC 送出信号自动启动生活泵投入运行；当高位水箱液面高于停泵水位或蓄水池液面
达到停泵水位时，DDC 自动送出信号自动停止生活泵。当工作泵发生故障时，备用泵
自动投入运行。同时系统还能自动显示水泵的启/停状态。
第二，检测及报警当高位水箱（或蓄水池）液面高于溢流水位时，自动报警；当液面

低于最低报警水位时，自动报警。蓄水池的最低报警水位并不意味着蓄水池无水，为了
保障消防用水，蓄水池必须留有一定的消防用水量。发生火灾时，消火栓泵启动，如果
蓄水池液面达到消火栓停泵水位，将发出报警。水泵发生故障也会自动报警。设备运行
时间累计、用电量累计累计运行时间，为定时维修提供依据，并根据每台泵的运行时
间，自动确定是作为运行泵还是作为备用泵。
（3）气压罐给水监控系统
该给水监控系统能完成以下功能：

- 115-
