电气自动化下电力生产技术及安全管理

制以的流量。其工作原理如图 4-3 所示。
风阀出若干叶片组成，当叶片转动时改变风道的等效截面积，即改变了风阀的阻力
系数，其流过的风量也就相应地改变，从而达到了调节风量的目的。
叶片的形状将决定风门的流量特性，同调节阀一样，风阀也有多种流量特性供选
择，风阀的驱动器可以是电动的，也可以是气动的，在建筑设备自动化系统中一般采用
电动式风阀。电动风阀执行器安装在风阀的驱动轴上。

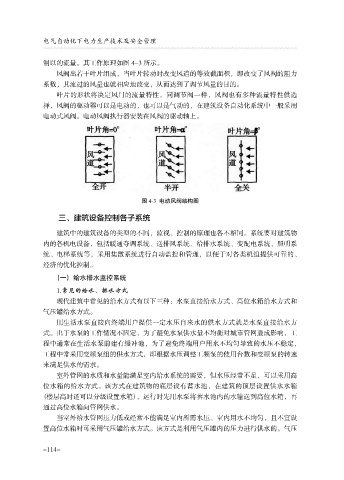

图 4-3 电动风阀结构图

三、建筑设备控制各子系统

建筑中的建筑设备的类型的不同，监视、控制的原理也各不相同。系统要对建筑物
内的各机电设备，包括暖通夺调系统、送排风系统、给排水系统、变配电系统、照明系
统、电梯系统等，采用集散系统进行自动监控和管理，以便于对各类机组提供可靠的、
经济的优化控制。

（一） 给水排水监控系统
1.常见的给水、排水方式
现代建筑中常见的给水方式有以下三种：水泵直接给水方式、高位水箱给水方式和
气压罐给水方式。

用生活水泵直接向终端用户提供一定水压自来水的供水方式就是水泵直接给水方
式。出于水泵的工作情况不固定，为了避免水泵供水量不均衡对城市管网造成影响，工
程中通常在生活水泵前建有缓冲池，为了避免终端用户用水不均匀导致的水压不稳定，
工程中常采用变频泵组的供水方式，即根据水压调整工频泵的使用台数和变频泵的转速
来满足供水的需求。
室外管网的水质和水量能满足室内给水系统的需要，但水压经常不足，可以采用高
位水箱的给水方式。该方式在建筑物的底层设有蓄水池，在建筑的顶层设置供水水箱
（楼层高时还可以分级设置水箱），运行时先用水泵将蓄水池内的水输送到高位水箱，再
通过高位水箱向管网供水。
当室外给水管网压力低或经常不能满足室内所需水压、室内用水不均匀，且不宜设
置高位水箱时可采用气压罐给水方式。该方式是利用气压罐内的压力进行供水的。气压
