第四章 建筑电气工程及其自动化研究

1.电磁阀

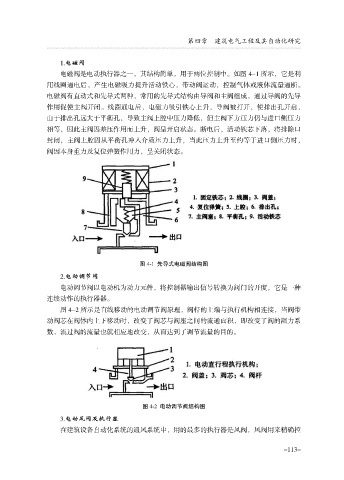

电磁阀是电动执行器之一，其结构简单，用于两位控制中。如图 4-1 所示，它是利
用线圈通电后，产生电磁吸力提升活动铁心，带动阀运动，控制气体或液体流量通断。
电磁阀有直动式和先导式两种，常用的先导式结构由导阀和主阀组成，通过导阀的先导
作用促使主阀开闭。线圈通电后，电磁力吸引铁心上升，导阀被打开，使排出孔开启，
由于排出孔远大于平衡孔，导致主阀上腔中压力降低，但主阀下方压力仍与进口侧压力

相等，因此主阀因差压作用而上升，阀呈开启状态。断电后，活动铁芯下落，将排除口
封闭，主阀上腔因从平衡孔冲入介质压力上升，当此压力上升至约等于进口侧压力时，
阀因本身重力及复位弹簧作用力，呈关闭状态。

图 4-1 先导式电磁阀结构图

2.电动调节阀
电动调节阀以电动机为动力元件，将控制器输出信号转换为阀门的开度，它是一种
连续动作的执行器器。
图 4-2 所示是直线移动的电动调节阀原理，阀杆的上端与执行机构相连接，当阀带
动阀芯在阀体内上下移动时，改变了阀芯与阀座之间的流通面积，即改变了阀的阻力系
数，流过阀的流量也就相应地改变，从而达到了调节流量的目的。

图 4-2 电动调节阀结构图

3.电动风阀及执行器
在建筑设备自动化系统的通风系统中，用的最多的执行器是风阀，风阀用来精确控

- 113-
