电气自动化下电力生产技术及安全管理

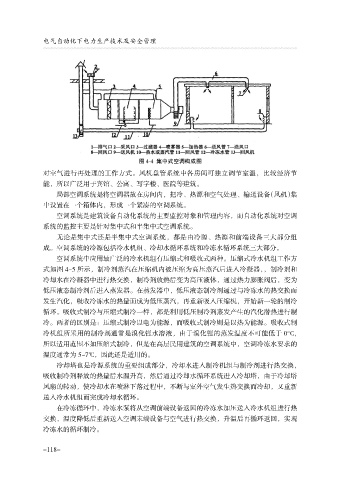

图 4-4 集中式空调构成图
对空气进行再处理的工作方式。风机盘管系统中各房间可独立调节室温，比较经济节
能，所以广泛用于宾馆、公寓、写字楼、医院等建筑。

局部空调系统是将空调器放在房间内，把冷、热源和空气处理、输送设备（风机）集
中设置在一个箱体内，形成一个紧凑的空调系统。
空调系统是建筑设备自动化系统的主要监控对象和管理内容，而自动化系统对空调
系统的监控主要是针对集中式和半集中式空调系统。
无论是集中式还是半集中式空调系统，都是由冷源、热源和前端设备三大部分组
成。空调系统的冷源包括冷水机组、冷却水循环系统和冷冻水循环系统三大部分。
空调系统中应用最广泛的冷水机组有压缩式和吸收式两种。压缩式冷水机组工作方
式如图 4-5 所示，制冷剂蒸汽在压缩机内被压缩为高压蒸汽后进入冷凝器，，制冷剂和
冷却水在冷凝器中进行热交换，制冷剂放热后变为高压液体，通过热力膨胀阀后，变为
低压液态制冷剂后进入蒸发器。在蒸发器中，低压液态制冷剂通过与冷冻水的热交换而
发生汽化，吸收冷冻水的热量而成为低压蒸汽，再重新吸入压缩机，开始新一轮的制冷
循环。吸收式制冷与压缩式制冷一样，都是利用低压制冷剂蒸发产生的汽化潜热进行制

冷。两者的区别是：压缩式制冷以电为能源，而吸收式制冷则是以热为能源。吸收式制
冷机组所采用的制冷剂通常是溴化锂水溶液，由于溴化锂的蒸发温度不可能低于 0毅C，
所以适用范围不如压缩式制冷，但是在高层民用建筑的空调系统中，空调冷冻水要求的
温度通常为 5~7益，因此还是适用的。
冷却塔也是冷源系统的重要组成部分，冷却水进入制冷机组与制冷剂进行热交换，
吸收制冷剂释放的热量后水温升高，然后通过冷却水循环系统进入冷却塔，由于冷却塔
风扇的转动，使冷却水在喷淋下落过程中，不断与室外空气发生热交换而冷却，又重新
送入冷水机组而完成冷却水循环。
在冷冻循环中，冷冻水泵将从空调前端设备返回的冷冻水加压送入冷水机组进行热

交换，温度降低后重新送入空调末端设备与空气进行热交换，升温后再循环返回，实现
冷冻水的循环制冷。

- 118-
