第四章 建筑电气工程及其自动化研究

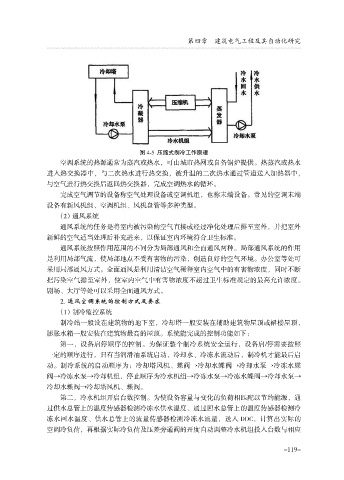

图 4-5 压缩式制冷工作原理
空调系统的热源通常为蒸汽或热水，可由城市热网或自备锅炉提供。热蒸汽或热水
进入热交换器中，与二次热水进行热交换，被升温的二次热水通过管道送入加热器中，
与空气进行热交换后返回热交换器，完成空调热水的循环。

完成空气调节的设备称空气处理设备或空调机组，也称末端设备。常见的空调末端
设备有新风机组、空调机组、风机盘管等多种类型。
（2）通风系统
通风系统的任务是将室内被污染的空气直接或经过净化处理后排至室外，并把室外
新鲜的空气适当处理后补充进来，以保证室内环境符合卫生标准。
通风系统按照作用范围的不同分为局部通风和全面通风两种。局部通风系统的作用
是利用局部气流，使局部地点不受有害物的污染，创造良好的空气环境。办公室等处可
采用局部通风方式。全面通风是利用清洁空气稀释室内空气中的有害物浓度，同时不断
把污染空气排至室外，使室内空气中有害物浓度不超过卫生标准规定的最高允许浓度。
剧场、大厅等处可以采用全面通风方式。
2. 通风空调系统的控制方式及要求

（1）制冷监控系统
制冷站一般设在建筑物的地下室，冷却塔一般安装在辅助建筑物屋顶或裙楼屋顶，
膨胀水箱一般安装在建筑物最高的屋顶。系统能完成的控制功能如下：
第一，设备启停顺序的控制。为保证整个制冷系统安全运行，设备启/停需要按照
一定的顺序进行，只有当润滑油系统启动，冷却水、冷冻水流动后，制冷机才能最后启
动。制冷系统的启动顺序为：冷却塔风机、蝶阀寅冷却水蝶阀寅冷却水泵寅冷冻水蝶

阀寅冷冻水泵寅冷却机组，停止顺序为冷水机组寅冷冻水泵寅冷冻水蝶阀寅冷却水泵寅
冷却水蝶阀寅冷却塔风机、蝶阀。
第二，冷水机组开启台数控制。为使设备容量与变化的负荷相匹配以节约能源，通

过供水总管上的温度传感器检测冷冻水供水温度、通过回水总管上的温度传感器检测冷
冻水回水温度、供水总管上的流量传感器检测冷冻水流量，送入 DDC，计算出实际的
空调冷负荷，再根据实际冷负荷及压差旁通阀的开度自动调整冷水机组投入台数与相应
