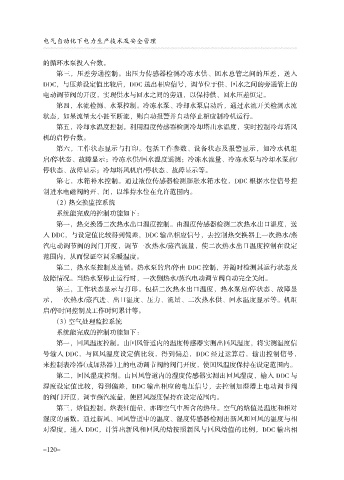

电气自动化下电力生产技术及安全管理

的循环水泵投入台数。
第三，压差旁通控制。出压力传感器检测冷冻水供、回水总管之间的压差，送入
DDC，与压差设定值比较后，DDC 送出相应信号，调节位于供、回水之间的旁通管上的
电动调节阀的开度，实现供水与回水之间的旁通，以保持供、回水压差恒定。
第四，水流检测、水泵控制。冷冻水泵、冷却水泵启动后，通过水流开关检测水流
状态，如果流量太小甚至断流，则自动报警并自动停止相应制冷机运行。
第五，冷却水温度控制。利用温度传感器检测冷却塔出水温度，实时控制冷却塔风
机的启停台数。
第六，工作状态显示与打印。包括工作参数、设备状态及报警显示，如冷水机组

启/停状态、故障显示；冷冻水供/回水温度遥测；冷冻水流量、冷冻水泵与冷却水泵启/
停状态、故障显示；冷却塔风机启/停状态、故障显示等。
第七，水箱补水控制。通过液位传感器检测膨胀水箱水位，DDC 根据水位信号控
制进水电磁阀的开、闭，以维持水位在允许范围内。
（2）热交换监控系统
系统能完成的控制功能如下：
第一，热交换器二次热水出口温度控制。由温度传感器检测二次热水出口温度，送

入 DDC，与设定值比较得到偏差，DDC 输出相应信号，去控制热交换器上一次热水/蒸
汽电动调节阀的阀门开度，调节一次热水/蒸汽流量，使二次热水出口温度控制在设定
范围内，从而保证空调采暖温度。
第二，热水泵控制及连锁。热水泵的启/停由 DDC 控制，并随时检测其运行状态及
故障情况。当热水泵停止运行时，一次侧热水/蒸汽电动调节阀自动完全关闭。
第三，工作状态显示与打印。包括二次热水出口温度，热水泵启/停状态、故障显
示，一次热水/蒸汽进、出口温度、压力、流量、二次热水供、回水温度显示等。机组
启/停时间控制及工作时间累计等。
（3）空气处理监控系统
系统能完成的控制功能如下：

第一，回风温度控制。由回风管道内的温度传感器实测出回风温度，将实测温度信
号输入 DDC，与回风温度设定值比较，得到偏差，DDC 经过运算后，输出控制信号，
来控制表冷器（或加热器）上的电动调节阀的阀门开度，使回风温度保持在设定范围内。
第二，回风湿度控制。由回风管道内的湿度传感器实测出回风湿度，输入 DDC 与
湿度设定值比较，得到偏差，DDC 输出相应的电压信号，去控制加湿器上电动调节阀
的阀门开度，调节燕汽流量，使回风湿度保持在设定范围内。
第三，焓值控制。焓表征能量，亦即空气中所含的热量。空气的焓值是温度和相对

湿度的函数。通过新风、回风管道中的温度、湿度传感器检测出新风和回风的温度与相
对湿度，送入 DDC，计算出新风和回风的焓按照新风与回风焓值的比例，DDC 输出相
