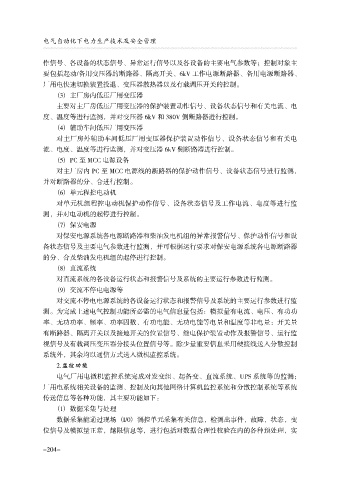

电气自动化下电力生产技术及安全管理

作信号、各设备的状态信号、异常运行信号以及各设备的主要电气参数等；控制对象主
要包括起动/备用变压器的断路器、隔离开关、6kV 工作电源断路器、备用电源断路器、
厂用电快速切换装置投退、变压器散热器以及有载调压开关的控制。
（3） 主厂房内低压厂用变压器
主要对主厂房低压厂用变压器的保护装置动作信号、设备状态信号和有关电流、电
度、温度等进行监测，并对变压器 6kV 和 380V 侧断路器进行控制。
（4） 辅助车间低压厂用变压器
对主厂房外辅助车间低压厂用变压器保护装置动作信号、设备状态信号和有关电

流、电度、温度等进行监测，并对变压器 6kV 侧断路器进行控制。
（5） PC 至 MCC 电源设备
对主厂房内 PC 至 MCC 电源线的断路器的保护动作信号、设备状态信号进行监测，
并对断路器的分、合进行控制。
（6） 单元程控电动机
对单元机组程控电动机保护动作信号、设备状态信号及工作电流、电度等进行监
测，并对电动机的起停进行控制。

（7） 保安电源
对保安电源系统各电源断路器和柴油发电机组的异常报警信号、保护动作信号和设
备状态信号及主要电气参数进行监测，并可根据运行要求对保安电源系统各电源断路器
的分、合及柴油发电机组的起停进行控制。
（8） 直流系统
对直流系统的各设备运行状态和报警信号及系统的主要运行参数进行监测。
（9） 交流不停电电源等
对交流不停电电源系统的各设备运行状态和报警信号及系统的主要运行参数进行监
测。为完成上述电气控制功能所必需的电气信息量包括：模拟量有电流、电压、有功功

率、无功功率、频率、功率因数、有功电能、无功电能等电量和温度等非电量：开关量
有断路器、隔离开关以及接地开关的位置信号、继电保护装置动作及报警信号、运行监
视信号及有载调压变压器分接头位置信号等。除少量重要信息采用硬接线送入分散控制
系统外，其余均以通信方式送入微机监控系统。
2.监控功能
电气厂用电微机监控系统完成对发变组、起备变、直流系统、UPS 系统等的监测；
厂用电系统相关设备的监测、控制及向其他网络计算机监控系统和分散控制系统等系统
传送信息等各种功能，其主要功能如下：

（1） 数据采集与处理
数据采集能通过现场 （I/0） 测控单元采集有关信息，检测出事件，故障，状态，变
位信号及模拟量正常，越限信息等，进行包括对数据合理性校验在内的各种预处理，实
