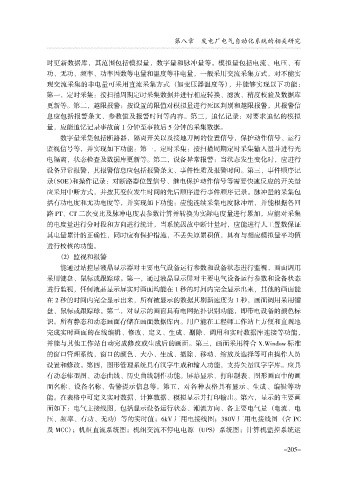

第八章 发电厂电气自动化系统的相关研究

时更新数据库，其范围包括模拟量，数字量和脉冲量等。模拟量包括电流、电压、有
功、无功、频率、功率因数等电量和温度等非电量，一般采用交流采集方式，对不能实
现交流采集的非电量可采用直流采集方式 （如变压器温度等），并能够实现以下功能：
第一，定时采集：按扫描周期定时采集数据并进行相应转换、滤波、精度校验及数据库
更新等。第二，越限报警：按设置的限值对模拟量进行死区判别和越限报警，其报警信
息应包括报警条文、参数值及报警时间等内容。第三，追忆记录：对要求追忆的模拟
量，应能追忆记录事故前 1 分钟至事故后 5 分钟的采集数据。
数字量采集包括断路器，隔离开关以及接地刀闸的位置信号，保护动作信号、运行
监视信号等，并实现如下功能：第一，定时采集：按扫描周期定时采集输入量并进行光

电隔离，状态检查及数据库更新等。第二，设备异常报警：当状态发生变化时，应进行
设备异常报警，其报警信息应包括报警条文、事件性质及报警时间。第三，事件顺序记
录（SOE）和操作记录：对断路器位置信号、继电保护动作信号等需要快速反应的开关量
应采用中断方式，并按其变位发生时间的先后顺序进行事件顺序记录。脉冲量的采集包
括有功电度和无功电度等，并实现如下功能：应能连续采集电度脉冲量，并能根据各回
路 PT、CT 二次变比及脉冲电度表参数计算并转换为实际电度量进行累加，应能对采集
的电度量进行分时段和方向进行统计，当系统因故中断计量时，应能进行人工置数保证

其电量累计的正确性，同时应有保护措施，不丢失原累积值，具有与相应模拟量平均值
进行校核的功能。
（2） 监视和报警
能通过站控层液晶显示器对主要电气设备运行参数和设备状态进行监视，画面调用
采用键盘、鼠标或跟踪球。第一，通过液晶显示屏对主要电气设备运行参数和设备状态
进行监视，任何液晶显示屏实时画面均能在 1 秒的时间内完全显示出来，其他的画面能
在 2 秒的时间内完全显示出来，所有被显示的数据其刷新速度为 1 秒，画面调用采用键
盘、鼠标或跟踪球。第二，对显示的画面具有电网拓扑识别功能，即带电设备的颜色标
识。所有静态和动态画面存储在画面数据库内。用户能在工程师工作站上方便和直观地

完成实时画面的在线编辑、修改、定义、生成、删除、调用和实时数据库连接等功能，
并能与其他工作站自动完成修改或生成后的画面。第三，画面采用符合 X援Window 标准
的窗口管理系统，窗口的颜色、大小、生成、撤除、移动、缩放及选择等可由操作人员
设置和修改。第四，图形管理系统具有汉字生成和输入功能，支持矢量汉字字库。应具
有动态棒型图、动态曲线、历史曲线制作功能。屏幕显示、打印制表、图形画面中的画
面名称、设备名称、告警提示信息等。第五，对各种表格具有显示、生成、编辑等功
能。在表格中可定义实时数据、计算数据、模拟显示并打印输出。第六，显示的主要画

面如下：电气主接线图，包括显示设备运行状态、潮流方向、各主要电气量 （电流、电
压、频率、有功、无功） 等的实时值；6kV 厂用电接线图；380V 厂用电接线图 （含 PC
及 MCC）；机组直流系统图；机组交流不停电电源 （UPS） 系统图；计算机监控系统运
