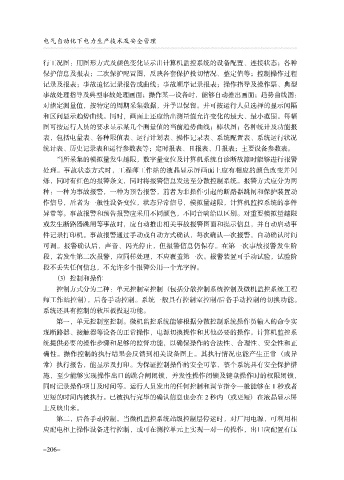

电气自动化下电力生产技术及安全管理

行工况图：用图形方式及颜色变化显示出计算机监控系统的设备配置、连接状态；各种
保护信息及报表；二次保护配置图，反映各套保护投切情况、整定值等；控制操作过程
记录及报表；事故追忆记录报告或曲线；事故顺序记录报表；操作指导及操作票、典型
事故处理指导及典型事故处理画面；操作某一设备时，能够自动推出画面；趋势曲线图：
对指定测量值，按特定的周期采集数据，并予以保留。并可按运行人员选择的显示间隔
和区间显示趋势曲线。同时，画面上还应给出测量值允许变化的最大、最小范围。每幅
图可按运行人员的要求显示某几个测量值的当前趋势曲线；棒状图；各种统计及功能报
表，包括电量表、各种限值表、运行计划表、操作记录表、系统配置表、系统运行状况
统计表、历史记录表和运行参数表等；定时报表、日报表、月报表；主要设备参数表。

当所采集的模拟量发生越限，数字量变位及计算机系统自诊断故障时能够进行报警
处理。事故状态方式时，工程师工作站的液晶显示屏画面上应有相应的颜色改变并闪
烁，同时有红色的报警条文，同时将报警信息发送至分散控制系统。报警方式应分为两
种：一种为事故报警，一种为预告报警，前者为非操作引起的断路器跳闸和保护装置动
作信号，后者为一般性设备变位，状态异常信号，模拟量越限，计算机监控系统的事件
异常等。事故报警和预告报警应采用不同颜色，不同音响给以区别。对重要模拟量越限
或发生断路器跳闸等事故时，应自动推出相关事故报警图面和提示信息，并自动启动事

件记录打印机。事故报警通过手动或自动方式确认，每次确认一次报警，自动确认时间
可调。报警确认后，声音、闪光停止，但报警信息仍保存。在第一次事故报警发生阶
段，若发生第二次报警，应同样处理，不应覆盖第一次。报警装置可手动试验，试验阶
段不丢失任何信息，不允许多个报警公用一个光字牌。
（3） 控制和操作
控制方式分为二种：单元控制室控制 （包括分散控制系统控制及微机监控系统工程
师工作站控制），后备手动控制。系统一般具有控制室控制/后备手动控制的切换功能。
系统还具有控制的软压板投退功能。
第一，单元控制室控制。微机监控系统能够根据分散控制系统操作员输入的命令实
现断路器、接触器等设备的正常操作，电源切换操作和其他必要的操作。计算机监控系

统提供必要的操作步骤和足够的监督功能，以确保操作的合法性、合理性、安全性和正
确性。操作控制的执行结果会反馈到相关设备图上。其执行情况也能产生正常 （或异
常） 执行报告，能显示及打印。为保证控制操作的安全可靠，整个系统具有安全保护措
施，至少能够实现操作出口的跳合闸闭锁，并发性操作闭锁及键盘操作时的权限闭锁，
同时记录操作项目及时间等。运行人员发出的任何控制和调节指令一般能够在 1 秒或者
更短的时间内被执行。已被执行完毕的确认信息也会在 2 秒内 （或更短） 在液晶显示屏
上反映出来。

第二，后备手动控制。当微机监控系统站级控制层停运时，对厂用电源，可利用相
应配电柜上操作设备进行控制，或可在测控单元上实现一对一的操作，出口应配置有压

- 206-
