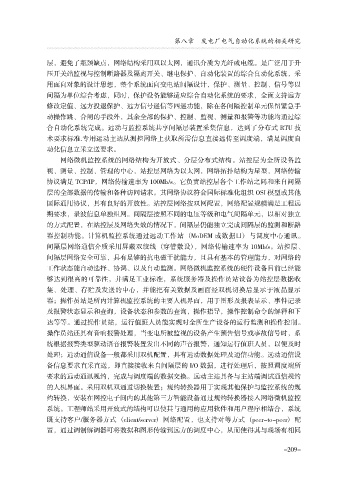

第八章 发电厂电气自动化系统的相关研究

层，避免了瓶颈缺点，网络结构采用双以太网，通讯介质为光纤或电缆。是广泛用于升
压开关站监视与控制断路器及隔离开关、继电保护、自动化装置的综合自动化系统，采
用面向对象的设计思想，整个系统面向变电站间隔设计，保护、测量、控制、信号等以
间隔为单位综合考虑，同时，保护设备能够适应综合自动化系统的要求，全面支持远方
修改定值、远方投退保护、远方信号遥信等四遥功能，除在各间隔控制单元保留紧急手
动操作跳、合闸的手段外，其余全部的保护、控制、监视、测量和报警等功能均通过综
合自动化系统完成。远动与监控系统共享间隔层装置采集信息，达到了分布式 RTU 技
术要求标准援专用运动主站从测控网络上获取所需信息直接远传至调度端，满足调度自

动化信息立采立送要求。
网络微机监控系统的网络结构为开放式、分层分布式结构。站控层为全所设备监
视、测量、控制、管理的中心，站控层网络为以太网，网络拓扑结构为星型，网络传输
协议满足 TCP/IP，网络传输速率为 100Mb/s。它负责站控层各个工作站之间和来自间隔
层的全部数据的传输和各种访问请求。其网络协议符合国际标准化组织 OSI 模型或其他
国际通用协议，具有良好的开放性。站控层网络按双网配置，网络配置规模满足工程远
期要求，录波信息单独组网。间隔层按照不同的电压等级和电气间隔单元，以相对独立

的方式配置，在站控层及网络失效的情况下，间隔层仍能独立完成间隔层的监测和断路
器控制功能。计算机监控系统通过远动工作站 （MoDEM 或数据口） 与调度中心通讯。
间隔层网络通信介质采用屏蔽双绞线 （穿管敷设），网络传输速率为 10Mb/s。站控层、
间隔层网络安全可靠，具有足够的抗电磁干扰能力，且具有基本的管理能力，对网络的
工作状态能自动选择、协调、以及自动监测。网络微机监控系统的硬件设备目前已经能
够达到很高的可靠性，并满足工业标准，系统服务器及操作员站设备为站控层数据收
集、处理、存贮及发送的中心，并能把有关数据及画面经双机切换后显示于液晶显示
器；操作员站是所内计算机监控系统的主要人机界面，用于图形及报表显示、事件记录
及报警状态显示和查询，设备状态和参数的查询，操作指导，操作控制命令的解释和下

达等等。通过操作员站，运行值班人员能实现对全所生产设备的运行监测和操作控制。
操作员站还具有音响报警处理，当变电所被监视的设备产生预告信号或事故信号时，系
统根据报警类型驱动语音报警装置发出不同的声音报警，通知运行值班人员，以便及时
处理；远动通信设备一般都采用双机配置，具有远动数据处理及通信功能。远动通信设
备信息要求直采直送，即直接接收来自间隔层的 I/O 数据，进行处理后，按照调度端所
要求的远动通讯规约，完成与调度端的数据交换。远动主站具备与主站端调试通信规约
的人机界面。采用双机双通道切换装置；规约转换器用于实现其他保护与监控系统的规
约转换，安装在网控电子间内的其他第三方智能设备通过规约转换器接入网络微机监控

系统。工程师站采用开放式的结构可以使其与通用的应用软件和用户程序相结合，系统
既支持客户/服务器方式 （client/server） 网络配置，也支持对等方式 （peer-to-peer） 配
置，通过调制解调器可将数据和图形传输到远方的调度中心，从而使得其与现场有相同
