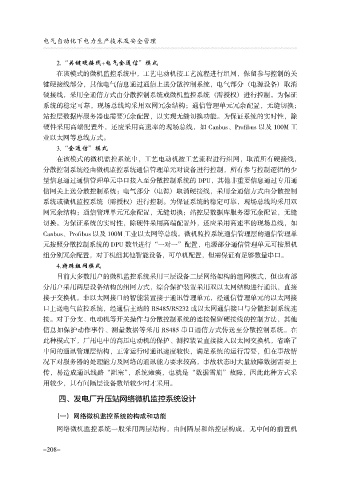

2.“关键硬接线+电气全通信”模式
在该模式的微机监控系统中，工艺电动机按工艺流程进行组网，保留参与控制的关
键硬接线部分，其他电气信息通过通信上送分散控制系统，电气部分 （电源设备） 取消
硬接线，采用全通信方式由分散控制系统或微机监控系统 （需授权） 进行控制。为保证
系统的稳定可靠，现场总线均采用双网冗余结构；通信管理单元冗余配置，无缝切换；
站控层数据库服务器也需要冗余配置，以实现无缝切换功能。为保证系统的实时性，除
硬件采用高端配置外，还应采用高速率的现场总线，如 Canbus、Profibus 以及 100M 工
业以太网等总线方式。
3.“全通信”模式
在该模式的微机监控系统中，工艺电动机按工艺流程进行组网，取消所有硬接线，

分散控制系统经由微机监控系统通信管理单元对设备进行控制，所有参与控制逻辑的少
量信息通过通信管理单元串口接入至分散控制系统的 DPU，其他非重要信息通过专用通
信网关上送分散控制系统；电气部分 （电源） 取消硬接线，采用全通信方式由分散控制
系统或微机监控系统 （需授权） 进行控制。为保证系统的稳定可靠，现场总线均采用双
网冗余结构；通信管理单元冗余配置，无缝切换；站控层数据库服务器冗余配置，无缝
切换。为保证系统的实时性，除硬件采用高端配置外，还应采用高速率的现场总线，如
Canbus、Profibus 以及 100M 工业以太网等总线。微机监控系统通信管理层的通信管理单
元按照分散控制系统的 DPU 数量进行“一对一”配置，电源部分通信管理单元可按照机
组分别冗余配置，对于机组其他智能设备，可单机配置，但需保证有足够数量串口。

4.特殊组网模式
目前大多数用户的微机监控系统采用三层设备二层网络架构的组网模式，但也有部
分用户采用两层设备结构的组网方式，综合保护装置采用双以太网结构进行通讯，直接
接于交换机。非以太网接口的智能装置接于通讯管理单元，经通信管理单元的以太网接
口上送电气监控系统，经通信主站的 RS485/RS232 或以太网通信接口与分散控制系统连
接。对于分支、电动机等开关操作与分散控制系统的连接保留硬接线的控制方法，其他
信息如保护动作事件、测量数据等采用 RS485 串口通信方式传送至分散控制系统。在
此种模式下，厂用电中的高压电动机的保护、测控装置直接接入以太网交换机，省略了
中间的通讯管理层结构，正常运行时通讯速度较快，满足系统的运行需要，但在事故情
况下对服务器的处理能力及网络的通讯能力要求较高，事故状态时大量故障数据需要上
传，易造成通讯线路“阻塞”，系统瘫痪，也就是“数据雪崩”故障，因此此种方式采
用较少，只有间隔层设备数量较少时才采用。

四、发电厂升压站网络微机监控系统设计

（一） 网络微机监控系统的构成和功能

网络微机监控系统一般采用两层结构，由间隔层和站控层构成，无中间的前置机
