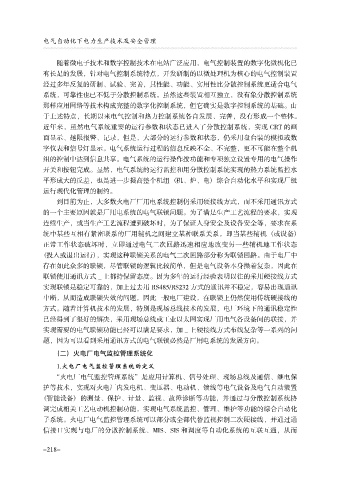

电气自动化下电力生产技术及安全管理

随着微电子技术和数字控制技术在电站广泛应用，电气控制装置的数字化微机化已
有长足的发展，针对电气控制系统特点，开发研制的以微处理机为核心的电气控制装置
经过多年反复的研制、试验、完善，其性能、功能、实用性比分散控制系统更适合电气
系统，可靠性也已不低于分散控制系统。虽然这些装置相互独立，没有象分散控制系统
那样应用网络等技术构成完整的数字化控制系统，但它确实是数字控制系统的基础。由
于上述特点，长期以来电气控制和热力控制系统各自发展、完善，没有形成一个整体。
近年来，虽然电气系统重要的运行参数和状态已进入了分散控制系统，实现 CRT 的画
面显示、越限报警、记录，但是，大部分的运行参数和状态，仍采用盘台装的模拟或数
字仪表和信号灯显示。电气系统运行过程的信息反映不全、不完整，更不可能在整个机
组的控制中达到信息共享。电气系统的运行操作按功能和专项独立设置专用的电气操作

开关和按钮完成。显然，电气系统的运行监控和用分散控制系统实现的热力系统监控水
平形成大的反差，也是进一步提高整个机组 （机、炉、电） 综合自动化水平和实现厂级
运行现代化管理的制约。
到目前为止，大多数火电厂厂用电系统控制仍采用硬接线方式，而不采用通讯方式
的一个主要原因就是厂用电系统的电气联锁问题。为了满足生产工艺流程的要求，实现
连续生产，或当生产工艺流程遭到破坏时，为了保证人身安全及设备安全等，要求在系
统中某些互相有紧密联系的厂用辅机之间建立某种联系关系，即当某些辅机 （或设备）
正常工作状态破坏时，立即通过电气二次回路迅速相应地改变另一些辅机地工作状态
（投入或退出运行），实现这种联锁关系的电气二次回路部分称为联锁回路。由于电厂中

存在如此众多的联锁，尽管联锁的逻辑比较简单，但是电气设备本身操着复杂，因此在
联锁使用通讯方式 _ 上都持保留态度。因为多年的运行经验表明以往的采用硬接线方式
实现联锁是稳定可靠的，加上过去用 RS485/RS232 方式的通讯并不稳定，容易出现通讯
中断，从而造成联锁失效的问题，因此一般电厂建设，在联锁上仍然使用传统硬接线的
方式。随着计算机技术的发展，特别是现场总线技术的发展，电厂环境下的通讯稳定性
已经得到了很好的解决，采用现场总线或工业以太网实现厂用电气各设备间的联接，并
实现需要的电气联锁功能已经可以满足要求，加 _ 上硬接线方式布线复杂等一系列的问
题，因为可以看到采用通讯方式的电气联锁必然是厂用电系统的发展方向。

（二） 火电厂电气监控管理系统化
1.火电厂电气监控管理系统的定义
“火电厂电气监控管理系统”是应用计算机、信号处理、现场总线及通信、继电保
护等技术，实现对火电厂内发电机、变压器、电动机、馈线等电气设备及电气自动装置

（智能设备） 的测量、保护、计量、监视、故障诊断等功能，并通过与分散控制系统协
调完成相关工艺电动机控制功能，实现电气系统监控、管理、维护等功能的综合自动化
子系统。火电厂电气监控管理系统可以部分或全部代替监视控制二次硬接线，并通过通
信接口实现与电厂的分散控制系统、MIS、SIS 和调度等自动化系统的互联互通，从而

- 218-
