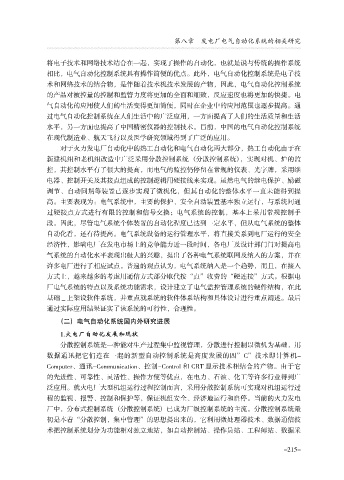

Page 225 - 电气自动化下电力生产技术及安全管理

第八章 发电厂电气自动化系统的相关研究

将电子技术和网络技术结合在一起，实现了操作的自动化，也就是说与传统的操作系统
相比，电气自动化控制系统具有操作简便的优点。此外，电气自动化控制系统是电子技
术和网络技术的结合物，是伴随着技术机技术发展的产物，因此，电气自动化控制系统
的产品对被控量的控制和监管力度将更加的全面和细致，反应速度也将更加的快捷。电
气自动化的应用使人们的生活变得更加简便，同时在企业中的应用范围也逐步提高。通
过电气自动化控制系统在人们生活中的广泛应用，一方面提高了人们的生活质量和生活
水平，另一方面也提高了中国精密仪器的控制技术。目前，中国的电气自动化控制系统
在现代制造业、航天飞行以及医学研究领域得到了广泛的应用。
对于火力发电厂自动化中的热工自动化和电气自动化两大部分，热工自动化由于在
新建机组和老机组改造中广泛采用分散控制系统 （分散控制系统），实现对机、炉的监

控，其控制水平有了很大的提高，而电气的监控仍停留在常规的仪表、光字牌，采用继
电器、控制开关及其接点组成的控制逻辑用硬接线来实现。虽然电气的继电保护、励磁
调节、自动同期等装置己逐步实现了微机化，但其自动化的整体水平一直未能得到提
高。主要表现为：电气系统中，主要的保护、安全自动装置基本独立运行，与系统间通
过硬接点方式进行有限的控制和信号交换；电气系统的控制，基本上采用常规控制手
段。因此，尽管电气系统个体装置的自动化程度已达到一定水平，但从电气系统的整体
自动化看，还有待提高。电气系统设备的运行管理水平，将直接关系到电厂运行的安全
经济性，影响电厂在发电市场上的竞争能力近一段时间，各电厂及设计部门门对提高电
气系统的自动化水平表现出极大的兴趣，提出了各种电气系统联网及纳入的方案，并在

许多电厂进行了相应试点。普遍的观点认为，电气系统纳入是一个趋势，而且，在接入
方式上，越来越多的考虑用通信方式部分取代按“点”收费的“硬连接”方式。根据电
厂电气系统的特点以及系统功能需求，设计建立了电气监控管理系统的硬件结构，在此
基础 _ 上架设软件系统，并重点就系统的软件体系结构和具体设计进行重点阐述。最后
通过实际应用结果证实了该系统的可行性，合理性。
（二） 电气自动化系统国内外研究进展

1.火电厂自动化发展和现状
分散控制系统是一种能对生产过程集中监视管理，分散进行控制以微机为基础，用

数据通讯把它们连在一起的新型自动控制系统是高度发展的四”C”技术即计算机-
Computer、通讯-Communication、控制-Control 和 CRT 显示技术相结合的产物。由于它
的先进性、可靠性、灵活性、操作方便等优点，在电力、石油、化工等许多行业得到广
泛应用。就火电厂大型机组运行过程控制而言，采用分散控制系统可实现对机组运行过

程的监视、报警、控制和保护等，保证机组安全、经济地运行和启停。当前的火力发电
厂中，分布式控制系统 （分散控制系统） 已成为厂级控制系统的主流。分散控制系统最
初是本着“分散控制，集中管理”的思想提出来的，它利用微处理器技术、数据通信技
术把控制系统划分为功能相对独立地站，如自动控制站、操作员站、工程师站、数据采
