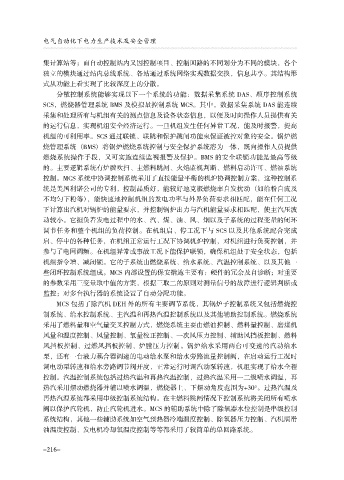

电气自动化下电力生产技术及安全管理

集计算站等；而自动控制站内又因控制项目、控制回路的不同划分为不同的模块，各个
独立的模块通过站内总线系统、各站通过系统网络实现数据交换，信息共享。其结构形
式从功能上看实现了比较深度上的分散。
分散控制系统能够实现以下一个系统的功能：数据采集系统 DAS、顺序控制系统
SCS，燃烧器管理系统 BMS 及模拟量控制系统 MCS。其中，数据采集系统 DAS 能连续
采集和处理所有与机组有关的测点信息及设备状态信息，以便及时向操作人员提供有关
的运行信息，实现机组安全经济运行。一旦机组发生任何异常工况，能及时报警，提高
机组的可利用率。SCS 通过联锁、联跳和保护跳闸功能來保证被控对象的安全。锅炉燃
烧管理系统 （BMS） 将锅炉燃烧系统控制与安全保护系统溶为一体，既向操作人员提供
燃烧系统操作手段，又可实施连续监视报警及保护。BMS 的安全联锁功能是最高等级
的。主要逻辑系统有炉膛吹扫、主燃料跳闸、火焰监视判断、燃料启动许可、燃油系统
控制。MCS 系统中协调控制系统采用了直接能量平衡的机炉协调控制方案，这种控制系
统是美国利诺公司的专利，控制品质好，能较好地克服燃烧率自发扰动 （如给粉自流及
不均匀下粉等），能快速地控制机组的发电功率与外界负荷要求相匹配，能在任何工况
下计算出汽机对锅炉的能量要求，并控制锅炉出力与汽机能量要求相匹配，使主汽压波
动较小。它担负着发电过程中的水、汽、煤、油、风、烟以及子系统的过程变量的闭环

调节任务和整个机组的负荷控制。在机组启、停工况下与 SCS 以及其他系统配合完成
启、停中的各种任务，在机组正常运行工况下协调机炉控制，对机组进行负荷控制，并
参与了电网调频。在机组异常或事故工况下能保护联锁，确保机组处于安全状态，包括
机组指令增、减闭锁。它的子系统由燃烧系统、给水系统、汽温控制系统、以及其他一
些闭环控制系统组成。MCS 内部设置的保安措施主要有：硬件的冗余及自诊断；对重要
的参数采用三变量取中值的方案，根据三取二的原则对测量信号的故障进行逻辑判断或
监控；对多台执行器的系统设置了自动分配功能。
MCS 包括了除汽机 DEH 外的所有主要调节系统，其锅炉子控制系统又包括燃烧控
制系统、给水控制系统、主汽温和再热汽温控制系统以及其他辅助控制系统。燃烧系统
采用了燃料量和空气量交叉控制方式，燃烧系统主要由燃油控制、燃料量控制、磨煤机
风量和温度控制、风量控制、氧量校正控制、一次风压力控制、辅助风挡板控制、燃料
风挡板控制、过燃风挡板控制、炉膛压力控制。锅炉给水采用两台可变速的汽动给水
栗，还有一台液力藕合器调速的电动给水泵和给水旁路流量控制阀，在启动运行工况时
调电动栗转速和给水旁路调节阀开度，正常运行时调汽动泵转速，机组实现了给水全程
控制。汽温控制系统包括过热汽温和再热汽温控制，过热汽温采用一二级喷水调温，再
热汽采用摆动燃烧器并辅以喷水调温，燃烧器上、下摆动角度范围为+30毅。过热汽温及

再热汽温系统都采用串级控制系统结构。在主燃料跳闸情况下控制系统将关闭所有喷水
阀以保护汽轮机，防止汽轮机进水。MCS 的辅助系统中除了除氧器水位控制是串级控制
系统结构，其他一些辅助系统如空气预热器冷端温度控制、除氧器压力控制、汽机润滑
油温度控制、发电机冷却氧温度控制等等都采用了较简单的单回路系统。

- 216-
