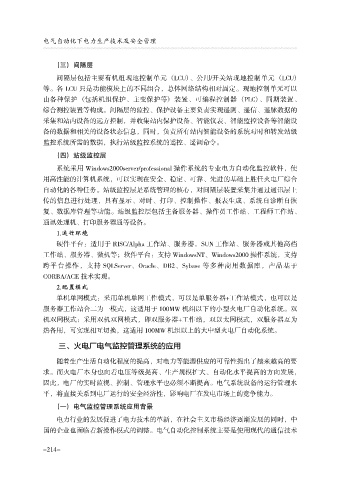

电气自动化下电力生产技术及安全管理

（三） 间隔层

间隔层包括主要有机组现地控制单元 （LCU）、公用/开关站现地控制单元 （LCU）
等。各 LCU 只是功能模块上的不同组合，总体网络结构相对固定。现地控制单元可以
由各种保护 （包括机组保护、主变保护等） 装置、可编程控制器 （PLC）、同期装置、
综合测控装置等构成。间隔层的监控、保护设备主要负责实现遥测、遥信、遥脉数据的
采集和站内设备的远方控制，并收集站内保护设备、智能仪表、智能监控设备等智能设
备的数据和相关的设备状态信息，同时，负责所有站内智能设备的系统对时和转发站级
监控系统所需的数据，执行站级监控系统的遥控、遥调命令。

（四） 站级监控层
系统采用 Windows2000server/professional 操作系统的专业电力自动化监控软件，使
用高性能的计算机系统，可以实现在安全、稳定、可靠、先进的基础上胜任火电厂综合

自动化的各种任务。站级监控层是系统管理的核心，对间隔层装置采集并通过通讯层上
传的信息进行处理，具有显示、对时、打印、控制操作、报表生成、系统自诊断自恢
复、数据库管理等功能。站级监控层包括主备服务器、操作员工作站、工程师工作站、
通讯处理机、打印服务器通等设备。
1.运行环境
硬件平台：适用于 RISC/Alpha 工作站、服务器，SUN 工作站、服务器或其他高档
工作站、服务器、微机等；软件平台：支持 WindowsNT、Windows2000 操作系统，支持

跨平台操作，支持 SQLServer、Oracle、DB2、Sybase 等多种商用数据库，产品基于
CORBA/ACE 技术实现。
2.配置模式
单机单网模式：采用单机单网工作模式，可以是单服务器+工作站模式，也可以是
服务器工作站合二为一模式，这适用于 100MW 机组以下的小型火电厂自动化系统。双
机双网模式：采用双机双网模式，即双服务器+工作站，双以太网模式，双服务器互为
热备用，可实现相互切换，这适用 100MW 机组以上的大中型火电厂自动化系统。

三、火电厂电气监控管理系统的应用

随着生产生活自动化程度的提高，对电力等能源供应的可靠性提出了越来越高的要
求。而火电厂本身也向着电压等级提高、生产规模扩大、自动化水平提高的方向发展，
因此，电厂的实时监视、控制、管理水平也必须不断提高。电气系统设备的运行管理水

平，将直接关系到电厂运行的安全经济性，影响电厂在发电市场上的竞争能力。
（一） 电气监控管理系统应用背景

电力行业的发展促进了电力技术的革新，在社会主义市场经济逐渐发展的同时，中
国的企业也面临着新操作模式的调整。电气自动化控制系统主要是使用现代的通信技术
