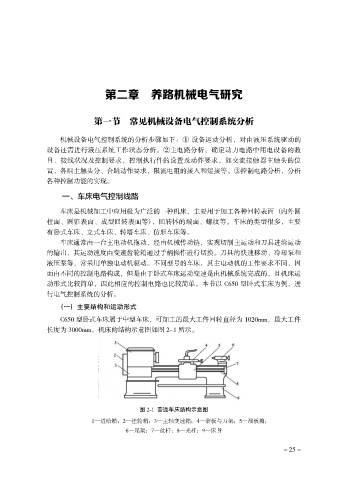

Page 35 - 电气自动化下电力生产技术及安全管理

第二章 养路机械电气研究

第一节 常见机械设备电气控制系统分析

机械设备电气控制系统的分析步骤如下：淤 设备运动分析，对由液压系统驱动的
设备还需进行液压系统工作状态分析。于主电路分析，确定动力电路中用电设备的数
目、接线状况及控制要求，控制执行件的设置及动作要求，如交流接触器主触头的位
置，各组主触头分、合跳动作要求，限流电阻的接入和短接等。盂控制电路分析，分析
各种控制功能的实现。

一、车床电气控制线路

车床是机械加工中应用极为广泛的一种机床，主要用于加工各种回转表面 （内外圆
柱面、圆锥表面、成型回转表面等），回转体的端面、螺纹等。车床的类型很多，主要
有卧式车床、立式车床、转塔车床、仿形车床等。
车床通常由一台主电动机拖动，经由机械传动链，实现切削主运动和刀具进给运动
的输出，其运动速度由变速齿轮箱通过手柄操作进行切换。刀具的快速移动、冷却泵和
液压泵等，常采用单独电动机驱动。不同型号的车床，其主电动机的工作要求不同，因
而由不同的控制电路构成，但是由于卧式车床运动变速是由机械系统完成的，且机床运
动形式比较简单，因此相应的控制电路也比较简单。本节以 C650 型卧式车床为例，进
行电气控制系统的分析。

（一） 主要结构和运动形式
C650 型卧式车床属于中型车床，可加工的最大工件回转直径为 1020mm，最大工件
长度为 3000mm，机床的结构示意图如图 2-1 所示。

图 2-1 普通车床结构示意图
1—进给箱；2—挂轮箱；3—主轴变速箱；4—溜板与刀架；5—溜板箱；
6—尾架；7—丝杆；8—光杆；9—床身
