电气自动化下电力生产技术及安全管理

小车由安装在小车架上的移动机构和提升机构等组成。小车移行机构也由驱动电动
机、减速器、制动器和车轮组成，在小车移行机构的驱动下，小车可沿桥架主梁上的轨
道移动。小车提升机构用以吊运重物，它由电动机、减速器、卷筒、制动器等组成。起
重量超过 10t 时，设两个提升机构：主钩 （主提升机构） 和副钩 （副提升机构），一般
情况下两钩不能同时起吊重物。

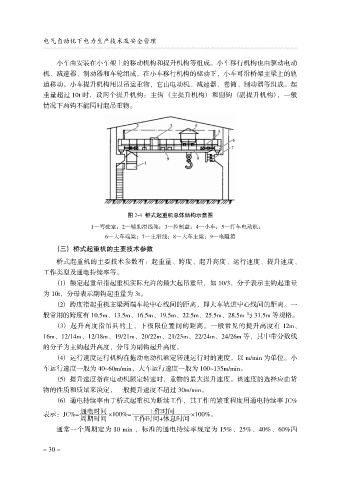

图 2-4 桥式起重机总体结构示意图
1—驾驶室；2—辅助滑线架；3—控制盘；4—小车；5—打车电动机；
6—大车端梁；7—主滑线；8—大车主梁；9—电阻箱
（三） 桥式起重机的主要技术参数

桥式起重机的主要技术参数有：起重量、跨度、起升高度、运行速度、提升速度、
工作类型及通电持续率等。
（1） 额定起重量指起重机实际允许的最大起吊重量，如 10/3，分子表示主钩起重量
为 10t，分母表示副钩起重量为 3t。
（2） 跨度指起重机主梁两端车轮中心线间的距离，即大车轨道中心线间的距离。一
般常用的跨度有 10.5m、13.5m、16.5m、19.5m、22.5m、25.5m、28.5m 与 31.5m 等规格。
（3） 起升高度指吊具的上、下极限位置间的距离。一般常见的提升高度有 12m、
16m、12/14m、12/18m、19/21m、20/22m、21/23m、22/24m、24/26m 等，其中带分数线

的分子为主钩起升高度，分母为副钩起升高度。
（4） 运行速度运行机构在拖动电动机额定转速运行时的速度，以 m/min 为单位。小
车运行速度一般为 40~60m/min，大车运行速度一般为 100~135m/min。
（5） 提升速度指在电动机额定转速时，重物的最大提升速度。该速度的选择应由货
物的性质和质量来决定，一般提升速度不超过 30m/min。
（6） 通电持续率由于桥式起重机为断续工作，其工作的繁重程度用通电持续率 JC%
通电时间 工作时间
表示：JC%= 伊100%= 伊100%。
周期时间 工作时间+休息时间
通常一个周期定为 10 min ，标准的通电持续率规定为 15%、25%、40%、60%四
