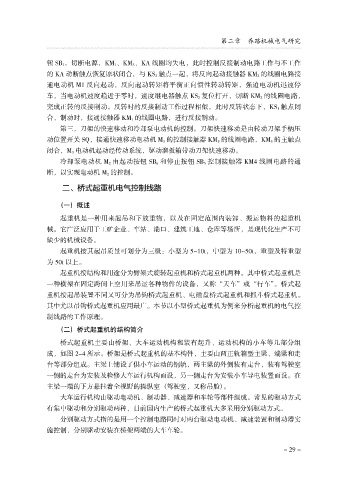

第二章 养路机械电气研究
钮 SB 1，切断电源，KM 1、KM 3、KA 线圈均失电，此时控制反接制动电路工作与不工作
的 KA 动断触点恢复原状闭合，与 KS 2 触点一起，将反向起动接触器 KM 2 的线圈电路接
通电动机 M1 反向起动，反向起动转矩将平衡正向惯性转动转矩，强迫电动机迅速停
车，当电动机速度趋近于零时，速度继电器触点 KS 2 复位打开，切断 KM 2 的线圈电路，
完成正转的反接制动。反转时的反接制动工作过程相似，此时反转状态下，KS 1 触点闭
合，制动时，接通接触器 KM 1 的线圈电路，进行反接制动。
第三，刀架的快速移动和冷却泵电动机的控制。刀架快速移动是由转动刀架手柄压
动位置开关 SQ，接通快速移动电动机 M 3 的控制接触器 KM 5 的线圈电路，KM 5 的主触点
闭合，M 3 电动机起动经传动系统，驱动溜板箱带动刀架快速移动。
冷却泵电动机 M 2 由起动按钮 SB 6 和停止按钮 SB 5 控制接触器 KM4 线圈电路的通
断，以实现电动机 M 2 的控制。
二、桥式起重机电气控制线路
（一） 概述
起重机是一种用来起吊和下放重物，以及在固定范围内装卸、搬运物料的起重机
械。它广泛应用于工矿企业、车站、港口、建筑工地、仓库等场所，是现代化生产不可
缺少的机械设备。
起重机按其起吊质量可划分为三级：小型为 5~10t，中型为 10~50t，重型及特重型
为 50t 以上。
起重机按结构和用途分为臂架式旋转起重机和桥式起重机两种。其中桥式起重机是
一种横架在固定跨间上空用来吊运各种物件的设备，又称“天车”或“行车”。桥式起
重机按起吊装置不同又可分为吊钩桥式起重机、电磁盘桥式起重机和抓斗桥式起重机。
其中尤以吊钩桥式起重机应用最广。本节以小型桥式起重机为例来分析起重机的电气控
制线路的工作原理。
（二） 桥式起重机的结构简介
桥式起重机主要由桥架、大车运动机构和装有起升、运动机构的小车等几部分组
成，如图 2-4 所示。桥架是桥式起重机的基本构件，主要由两正轨箱型主梁、端梁和走
台等部分组成。主梁上铺设了供小车运动的钢轨，两主粱的外侧装有走台，装有驾驶室
一侧的走台为安装及检修大车运行机构而设，另一侧走台为安装小车导电装置而设。在
主梁一端的下方悬挂着全视野的操纵室 （驾驶室，又称吊舱）。
大车运行机构由驱动电动机、制动器、减速器和车轮等部件组成。常见的驱动方式
有集中驱动和分别驱动两种，目前国内生产的桥式起重机大多采用分别驱动方式。
分别驱动方式指的是用一个控制电路同时对两台驱动电动机、减速装置和制动器实
施控制，分别驱动安装在桥架两端的大车车轮。
