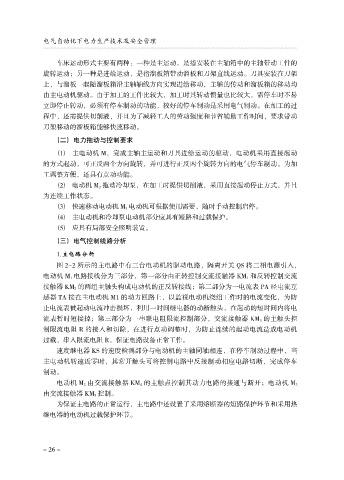

车床运动形式主要有两种：一种是主运动，是指安装在主轴箱中的主轴带动工件的
旋转运动；另一种是进给运动，是指溜板箱带动溜板和刀架直线运动。刀具安装在刀架
上，与溜板一起随溜板箱沿主轴轴线方向实现进给移动，主轴的传动和溜板箱的移动均
由主电动机驱动。由于加工的工件比较大，加工时其转动惯量也比较大，需停车时不易
立即停止转动，必须有停车制动的功能，较好的停车制动是采用电气制动。在加工的过
程中，还需提供切削液，并且为了减轻工人的劳动强度和节省辅助工作时间，要求带动
刀架移动的溜板箱能够快速移动。

（二） 电力拖动与控制要求
（1） 主电动机 M，完成主轴主运动和刀具进给运动的驱动，电动机采用直接起动

的方式起动，可正反两个方向旋转，并可进行正反两个旋转方向的电气停车制动。为加
工调整方便，还具有点动功能。
（2） 电动机 M 2 拖动冷却泵，在加工时提供切削液，采用直接起动停止方式，并且
为连续工作状态。
（3） 快速移动电动机 M 3 电动机可根据使用需要，随时手动控制启停。
（4） 主电动机和冷却泵电动机部分应具有短路和过载保护。
（5） 应具有局部安全照明装置。

（三） 电气控制线路分析
1.主电路分析
图 2-2 所示的主电路中有三台电动机的驱动电路，隔离开关 QS 将三相电源引入，

电动机 M 1 电路接线分为三部分，第一部分由正转控制交流接触器 KM 1 和反转控制交流
接触器 KM 2 的两组主触头构成电动机的正反转接线；第二部分为一电流表 PA 经电流互
感器 TA 接在主电动机 M1 的动力回路上，以监视电动机绕组工作时的电流变化，为防
止电流表被起动电流冲击损坏，利用一时间继电器的动断触头，在起动的短时间内将电
流表暂时短接掉；第三部分为一串联电阻限流控制部分，交流接触器 KM 3 的主触头控
制限流电阻 R 的接入和切除，在进行点动调整时，为防止连续的起动电流造成电动机
过载，串入限流电阻 R，保证电路设备正常工作。
速度继电器 KS 的速度检测部分与电动机的主轴同轴相连，在停车制动过程中，当
主电动机转速近零时，其常开触头可将控制电路中反接制动相应电路切断，完成停车
制动。

电动机 M 2 由交流接触器 KM 4 的主触点控制其动力电路的接通与断开；电动机 M 3
由交流接触器 KM 5 控制。

为保证主电路的正常运行，主电路中还设置了采用熔断器的短路保护环节和采用热
继电器的电动机过载保护环节。
