电气自动化下电力生产技术及安全管理
1.电路板上 OA 与 OD 直接短接

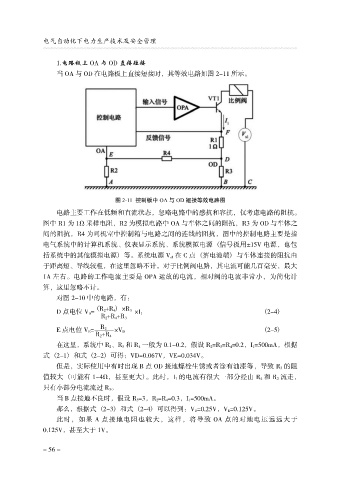

当 OA 与 OD 在电路板上直接短接时，其等效电路如图 2-11 所示。
图 2-11 控制板中 OA 与 OD 短接等效电路图
电路主要工作在低频和直流状态，忽略电路中的感抗和容抗，仅考虑电路的阻抗。
图中 R1 为 1赘 采样电阻，R2 为模拟电路中 OA 与车体之间的阻抗，R3 为 OD 与车体之
间的阻抗，R4 为司机室中控制箱与电路之间的连线的阻抗，图中的控制电路主要是指
电气系统中的计算机系统、仪表显示系统、系统模拟电源 （信号板用依15V 电源，也包
括系统中的其他模拟电源） 等。系统电源 V s1 在 C 点 （蓄电池端） 与车体连接的阻抗由
于距离短、导线较粗，在这里忽略不计。对于比例阀电路，其电流可能几百毫安，最大
1A 左右。电路的工作电流主要是 OPA 运放的电流，相对阀的电流非常小，为简化计
算，这里忽略不计。
对图 2-10 中的电路，有：
D 点电位 V D= （R 2+R 4 ） 伊R 3 伊I 1 （2-4）
R 2+R 4+R 3
E 点电位 V E= R 2 伊V D （2-5）
R 2+R 4
在这里，系统中 R 2、R 3 和 R 4 一般为 0.1耀0.2，假设 R 2越R 3越R 4越0.2，I 1越500mA，根据
式 （2-1） 和式 （2-2） 可得：VD越0.067V，VE越0.034V。
但是，实际使用中有时出现 B 点 OD 接地螺栓生锈或者涂有油漆等，导致 R 3 的阻
值较大 （可能有 1耀4赘，甚至更大）。此时，I 1 的电流有很大一部分经由 R 4 和 R 2 流走，
只有小部分电流流过 R 3。
当 B 点接地不良时，假设 R 3越3，R 2越R 4越0.3，I 1越500mA。
那么，根据式 （2-3） 和式 （2-4） 可以得到：V D越0.25V，V E越0.125V。
此时，如果 A 点接地电阻也较大，这样，将导致 OA 点的对地电压远远大于
0.125V，甚至大于 1V。
