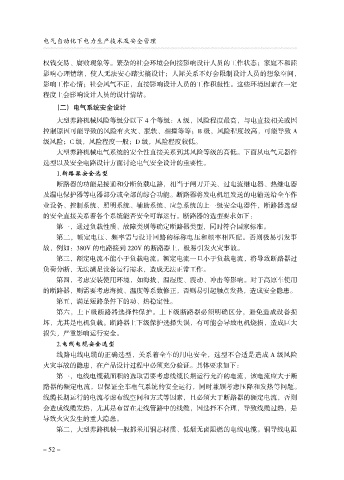

电气自动化下电力生产技术及安全管理

权钱交易、腐败现象等。繁杂的社会环境会间接影响设计人员的工作状态；家庭不和睦
影响心理情绪，使人无法安心踏实搞设计；人际关系不好会限制设计人员的想象空间，
影响工作心情；社会风气不正，直接影响设计人员的工作积极性。这些环境因素在一定
程度上会影响设计人员的设计情绪。
（二） 电气系统安全设计

大型养路机械风险等级分以下 4 个等级：A 级，风险程度最高，与电直接相关或因

控制原因可能导致的风险有火灾、脱轨、相撞等等；B 级，风险程度较高，可能导致 A
级风险；C 级，风险程度一般；D 级，风险程度较低。
大型养路机械电气系统的安全性直接关系到其风险等级的高低。下面从电气元器件
选型以及安全电路设计方面讨论电气安全设计的重要性。
1.断路器安全选型

断路器的功能是接通和分断负载电路，相当于闸刀开关、过电流继电器、热继电器
及漏电保护器等电器部分或全部的综合功能。断路器将发电机组发送的电输送给全车作
业设备、控制系统、照明系统、辅助系统、应急系统的上一级安全电器件，断路器选型
的安全直接关系着各个系统能否安全可靠运行。断路器的选型要求如下：
第一，通过负载性质、故障类别等确定断路器类型，同时符合国家标准。
第二，额定电压、频率需与设计回路的标称电压和频率相匹配。否则极易引发事
故，例如：380V 的电路接到 220V 的断路器上，极易引发火灾事故。
第三，额定电流不能小于负载电流。额定电流一旦小于负载电流，将导致断路器过
负荷分断，无法满足设备运行需求，造成无法正常工作。
第四，考虑安装使用环境，如海拔、温湿度、震动、冲击等影响。对于高原车使用
的断路器，则需要考虑海拔、温度等系数修正，否则易引起触点发热，造成安全隐患。
第五，满足短路条件下的动、热稳定性。

第六，上下级断路器选择性保护。上下级断路器必须明确区分，避免造成设备损
坏，尤其是电机负载。断路器上下级保护选择失误，有可能会导致电机烧损，造成巨大
损失，严重影响运行安全。
2.电线电缆安全选型
线路电线电缆的正确选型，关系着全车的用电安全，选型不合适是造成 A 级风险
火灾事故的隐患，在产品设计过程中必须充分验证。具体要求如下：
第一，电线电缆截面积的选取需要考虑线缆长期运行允许的电流，该电流应大于断
路器的额定电流，以保证全车电气系统的安全运行，同时兼顾考虑压降和发热等问题。
线缆长期运行的电流考虑布线空间和方式等因素，且必须大于断路器的额定电流，否则

会造成线缆发热，尤其是布置在走线管路中的线缆，因选择不合理，导致线缆过热，是
导致火灾发生的重大隐患。
第二，大型养路机械一般都采用铜芯材质、低烟无卤阻燃的电线电缆。铜导线电阻

- 52 -
