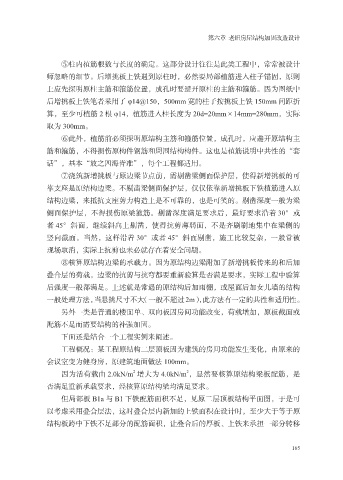

第六章 老旧房屋结构加固改造设计

⑤柱内植筋根数与长度的确定。这部分设计往往是此类工程中，常常被设计
师忽略的细节。后增挑板上铁遇到原柱时，必然要局部植筋进入柱子锚固，原则
上应先探明原柱主筋和箍筋位置，成孔时要避开原柱的主筋和箍筋。因为图纸中

后增挑板上铁笔者采用了 φ14@150，500mm 宽的柱子按挑板上铁 150mm 间距折
算，至少可植筋 2 根 φ14，植筋进入柱长度为 20d=20mm×14mm=280mm，实际
取为 300mm。
⑥此外，植筋前必须探明原结构主筋和箍筋位置，成孔时，应避开原结构主

筋和箍筋，不得损伤原构件钢筋和周围结构构件。这也是植筋说明中共性的“套
话”，基本“放之四海皆准”，每个工程都适用。
⑦浇筑新增挑板与原边梁节点前，需剔凿梁侧面保护层，使得新增挑板的可
靠支座是原结构边梁。不剔凿梁侧面保护层，仅仅依靠新增挑板下铁植筋进入原

结构边梁，来抵抗支座剪力构造上是不可靠的，也是可笑的。剔凿深度一般为梁
侧面保护层，不得损伤原梁箍筋。剔凿深度满足要求后，最好要求沿着 30°或
者 45°斜面，继续斜向上剔凿，使得抗剪薄弱面，不是齐刷刷地集中在梁侧的
竖向截面。当然，这样沿着 30°或者 45°斜面剔凿，施工比较复杂，一般常被

现场取消，实际上抗剪也未必就存在着安全问题。
⑧核算原结构边梁的承载力。因为原结构边梁附加了新增挑板传来的和后加
叠合层的荷载，边梁的抗剪与抗弯都要重新验算是否满足要求，实际工程中验算
后强度一般都满足。上述就是常遇的原结构后加雨棚，或屋面后加女儿墙的结构

一般处理方法，当悬挑尺寸不大（一般不超过2m），此方法有一定的共性和适用性。
另外一类是普通的楼面单、双向板因房间功能改变，荷载增加，原板截面或
配筋不足而需要结构的补强加固。
下面还是结合一个工程实例来阐述。

工程概况：某工程原结构二层顶板因为建筑的房间功能发生变化，由原来的
会议室变为健身房，原建筑地面做法 100mm。
2
2
因为活荷载由 2.0kN/m 增大为 4.0kN/m ，显然要核算原结构梁板配筋，是
否满足重新承载要求，经核算原结构梁均满足要求。
但局部板 B1a 与 B1 下铁配筋面积不足，见原二层顶板结构平面图，于是可
以考虑采用叠合层法，这时叠合层内新加的上铁面积在设计时，至少大于等于原
结构板跨中下铁不足部分的配筋面积，让叠合后的厚板、上铁来承担一部分转移
