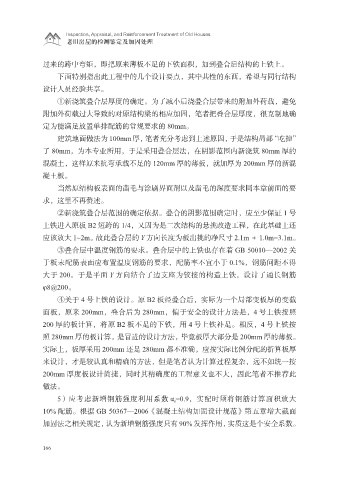

过来的跨中弯矩，即把原来薄板不足的下铁面积，加到叠合后结构的上铁上。
下面特别指出此工程中的几个设计要点，其中共性的东西，希望与同行结构
设计人员经验共享。

①新浇筑叠合层厚度的确定。为了减小后浇叠合层带来的附加外荷载，避免
附加外荷载过大导致的对原结构梁的相应加固，笔者把叠合层厚度，很克制地确
定为能满足放置单排配筋的常规要求的 80mm。
建筑地面做法为 100mm 厚，笔者充分考虑到上述原因，于是结构局部“吃掉”

了 80mm，为本专业所用，于是采用叠合层法，在阴影范围内新浇筑 80mm 厚的
混凝土，这样原来抗弯承载不足的 120mm 厚的薄板，就加厚为 200mm 厚的新混
凝土板。
当然原结构板表面的凿毛与涂刷界面剂以及凿毛的深度要求同本章前面的要

求，这里不再赘述。
②新浇筑叠合层范围的确定依据。叠合的阴影范围确定时，应至少保证 1 号
上铁进入原板 B2 短跨的 1/4，又因为是二次结构的悬挑改造工程，在此基础上还
应该放大 1~2m。故此叠合层的 Y 方向长度为板出挑的净尺寸 2.1m ＋ 1.0m=3.1m。

③叠合层中温度钢筋的要求。叠合层中的上铁也存在着 GB 50010—2002 关
于板未配筋表面应布置温度钢筋的要求，配筋率不宜小于 0.1%，钢筋间距不得
大于 200。于是平面 Y 方向结合了边支座为铰接的构造上铁，设计了通长钢筋
φ8@200。

④关于 4 号上铁的设计。原 B2 板经叠合后，实际为一个局部变板厚的变截
面板，原来 200mm，叠合后为 280mm，偏于安全的设计方法是，4 号上铁按照
200 厚的板计算，将原 B2 板不足的下铁，用 4 号上铁补足。相反，4 号上铁按
照 280mm 厚的板计算，是冒进的设计方法，毕竟板厚大部分是 200mm 厚的薄板。

实际上，板厚采用 200mm 还是 280mm 都不准确，应按实际比例分配的折算板厚
来设计，才是较认真和精确的方法，但是笔者认为计算过程复杂，远不如统一按
200mm 厚度板设计简捷，同时其精确度的工程意义也不大，因此笔者不推荐此
做法。

5）应考虑新增钢筋强度利用系数 α =0.9，实配时须将钢筋计算面积放大
s
10% 配筋。根据 GB 50367—2006《混凝土结构加固设计规范》第五章增大截面
加固法之相关规定，认为新增钢筋强度只有 90% 发挥作用，实质这是个安全系数。

166
