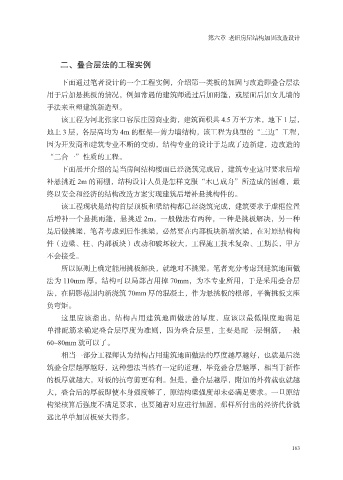

第六章 老旧房屋结构加固改造设计

二、叠合层法的工程实例

下面通过笔者设计的一个工程实例，介绍第一类板的加固与改造即叠合层法
用于后加悬挑板的情况，例如常遇的建筑师通过后加雨篷，或屋面后加女儿墙的

手法来重塑建筑新造型。
该工程为河北张家口容辰庄园商业街，建筑面积共 4.5 万平方米，地下 1 层，
地上 3 层，各层高均为 4m 的框架一剪力墙结构，该工程为典型的“三边”工程，

因为开发商和建筑专业不断的变动，结构专业的设计于是成了边新建，边改造的
“二合一”性质的工程。
下面展开介绍的是当房间结构楼面已经浇筑完成后，建筑专业这时要求后增
补悬挑近 2m 的雨棚，结构设计人员是怎样克服“木已成舟”所造成的困难，最
终以安全和经济的结构改造方案实现建筑后增补悬挑构件的。

该工程现状是结构首层顶板和梁结构都已经浇筑完成，建筑要求于虚框位置
后增补一个悬挑雨篷，悬挑近 2m，一般做法有两种，一种是挑板解决，另一种
是后做挑梁，笔者考虑到后作挑梁，必然要在内部板块新增次梁，在对原结构构

件（边梁、柱、内部板块）改动和破坏较大，工程施工技术复杂、工期长，甲方
不会接受。
所以原则上确定能用挑板解决，就绝对不挑梁。笔者充分考虑到建筑地面做
法为 110mm 厚，结构可以局部占用掉 70mm，为本专业所用，于是采用叠合层
法，在阴影范围内新浇筑 70mm 厚的混凝土，作为悬挑板的根部，平衡挑板支座

负弯矩。
这里应该指出，结构占用建筑地面做法的厚度，应该以最低限度地满足
单排配筋来确定叠合层厚度为准则，因为叠合层里，主要是配一层钢筋，一般

60~80mm 就可以了。
相当一部分工程师认为结构占用建筑地面做法的厚度越厚越好，也就是后浇
筑叠合层越厚越好，这种想法当然有一定的道理，毕竟叠合层越厚，相当于新作
的板厚就越大，对板的抗弯剪更有利。但是，叠合层越厚，附加的外荷载也就越
大，叠合后的厚板即使本身强度够了，原结构梁强度却未必满足要求。一旦原结

构梁核算后强度不满足要求，也要随着对应进行加固，那样所付出的经济代价就
远比单单加固板要大得多。
