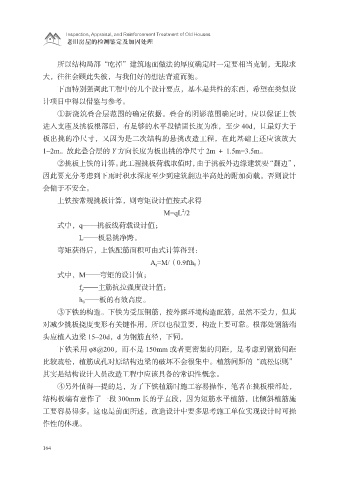

Inspection, Appraisal, and Reinforcement Treatment of Old Houses
老旧房屋的检测鉴定及加固处理
所以结构局部“吃掉”建筑地面做法的厚度确定时一定要相当克制，无限求
大，往往会顾此失彼，与我们好的想法背道而驰。
下面特别强调此工程中的几个设计要点，基本是共性的东西，希望在类似设
计项目中得以借鉴与参考。
①新浇筑叠合层范围的确定依据。叠合的阴影范围确定时，应以保证上铁
进入支座及挑板根部后，有足够的水平段锚固长度为准，至少 40d，且最好大于
板出挑的净尺寸，又因为是二次结构的悬挑改造工程，在此基础上还应该放大
1~2m。故此叠合层的 Y 方向长度为板出挑的净尺寸 2m ＋ 1.5m=3.5m。
②挑板上铁的计算。此工程挑板荷载取值时，由于挑板外边缘建筑要“翻边”，
因此要充分考虑到下雨时积水深度至少到建筑翻边半高处的附加荷载。否则设计
会偏于不安全。
上铁按常规挑板计算，则弯矩设计值按式求得
M=qL /2
2
式中，q——挑板线荷载设计值；
L——板悬挑净跨。
弯矩获得后，上铁配筋面积可由式计算得到：
A s =M/（0.9fth 0 ）
式中，M——弯矩的设计值；
f y ——主筋抗拉强度设计值；
h 0 ——板的有效高度。
③下铁的构造。下铁为受压钢筋，按外露环境构造配筋，虽然不受力，但其
对减少挑板挠度变形有关键作用，所以也很重要，构造上要可靠。根部处钢筋端
头应植入边梁 15~20d，d 为钢筋直径，下同。
下铁采用 φ8@200，而不是 150mm 或者更密集的间距，是考虑到钢筋间距
比较疏松，植筋成孔对原结构边梁的破坏不会很集中。植筋间距的“疏松原则”
其实是结构设计人员改造工程中应该具备的常识性概念。
④另外值得一提的是，为了下铁植筋时施工容易操作，笔者在挑板根部处，
结构板端有意作了一段 300mm 长的平直段，因为短筋水平植筋，比倾斜植筋施
工要容易得多。这也是前面所述，改造设计中要多思考施工单位实现设计时可操
作性的体现。
164
