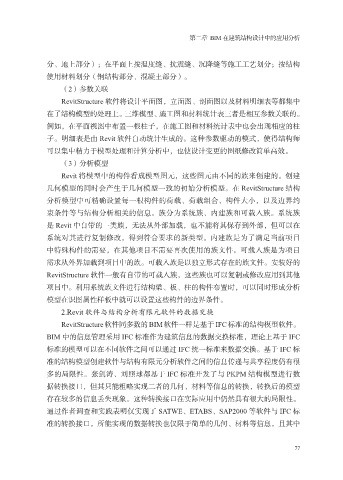

第二章 BIM 在建筑结构设计中的应用分析

分、地上部分）；在平面上按温度缝、抗震缝、沉降缝等施工工艺划分；按结构
使用材料划分（钢结构部分、混凝土部分）。
（2）参数关联

RevitStructure 软件将设计平面图，立面图、剖面图以及材料明细表等都集中
在了结构模型的处理上。三维模型、施工图和材料统计表三者是相互参数关联的。
例如，在平面视图中布置一根柱子，在施工图和材料统计表中也会出现相应的柱
子。明细表是由 Revit 软件自动统计生成的。这种参数驱动的模式，使得结构师

可以集中精力于模型处理和计算分析中，也使设计变更的图纸修改简单高效。
（3）分析模型
Revit 将模型中的构件看成模型图元，这些图元由不同的族来创建的。创建
几何模型的同时会产生于几何模型一致的初始分析模型。在 RevitStructure 结构

分析模型中可精确设置每一根构件的荷载、荷载组合、构件大小，以及边界约
束条件等与结构分析相关的信息。族分为系统族、内建族和可载入族。系统族
是 Revit 中自带的一类族，无法从外部加载，也不能将其保存到外部，但可以在
系统对其进行复制修改，得到符合要求的新类型。内建族是为了满足当前项目

中特殊构件的需要，在其他项目不需要再次使用的族文件。可载入族是为项目
需求从外界加载到项目中的族。可载入族是以独立形式存在的族文件。安装好的
RevitStructure 软件一般有自带的可载入族，这些族也可以复制或修改应用到其他
项目中。利用系统族文件进行结构梁、板、柱的构件布置时，可以同时形成分析

模型在识图属性样板中就可以设置这些构件的边界条件。
2.Revit 软件与结构分析有限元软件的数据交换
RevitStructure 软件同多数的 BIM 软件一样是基于 IFC 标准的结构模型软件。
BIM 中的信息管理采用 IFC 标准作为建筑信息的数据交换标准，理论上基于 IFC

标准的模型可以在不同软件之间可以通过 IFC 统一标准来数据交换。基于 IFC 标
准的结构模型创建软件与结构有限元分析软件之间的信息传递与共享程度仍有很
多的局限性。张剑涛、刘照球都基于 IFC 标准开发了与 PKPM 结构模型进行数
据转换接口，但其只能粗略实现二者的几何、材料等信息的转换，转换后的模型

存在较多的信息丢失现象。这种转换接口在实际应用中仍然具有很大的局限性。
通过作者调查和实践表明仅实现了 SATWE、ETABS、SAP2000 等软件与 IFC 标
准的转换接口，所能实现的数据转换也仅限于简单的几何、材料等信息，且其中

77
