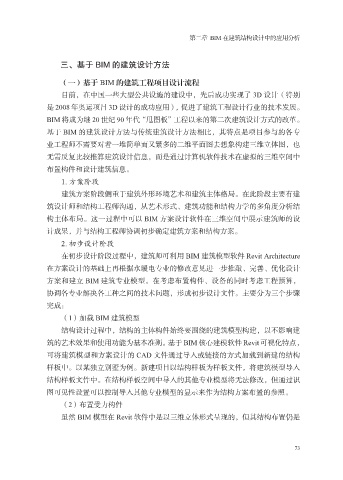

第二章 BIM 在建筑结构设计中的应用分析

三、基于 BIM 的建筑设计方法

（一）基于 BIM 的建筑工程项目设计流程
目前，在中国一些大型公共设施的建设中，先后成功实现了 3D 设计（特别

是 2008 年奥运项目 3D 设计的成功应用），促进了建筑工程设计行业的技术发展。
BIM 将成为继 20 世纪 90 年代“甩图板”工程以来的第二次建筑设计方式的改革。
基于 BIM 的建筑设计方法与传统建筑设计方法相比，其特点是项目参与的各专

业工程师不需要对着一堆简单而又繁多的二维平面图去想象构建三维立体图，也
无需反复比较推算建筑设计信息，而是通过计算机软件技术在虚拟的三维空间中
布置构件和设计建筑信息。
1. 方案阶段
建筑方案阶段侧重于建筑外形环境艺术和建筑主体格局。在此阶段主要有建

筑设计师和结构工程师沟通，从艺术形式、建筑功能和结构力学的多角度分析结
构主体布局。这一过程中可以 BIM 方案设计软件在三维空间中展示建筑师的设
计成果，并与结构工程师协调初步确定建筑方案和结构方案。

2. 初步设计阶段
在初步设计阶段过程中，建筑师可利用 BIM 建筑模型软件 Revit Architecture
在方案设计的基础上再根据水暖电专业的修改意见进一步推敲、完善、优化设计
方案和建立 BIM 建筑专业模型。在考虑布置构件、设备的同时考虑工程预算，
协调各专业解决各工种之间的技术问题，形成初步设计文件。主要分为三个步骤

完成：
（1）加载 BIM 建筑模型
结构设计过程中，结构的主体构件始终要围绕的建筑模型构建，以不影响建

筑的艺术效果和使用功能为基本准则。基于 BIM 核心建模软件 Revit 可视化特点，
可将建筑模型和方案设计的 CAD 文件通过导入或链接的方式加载到新建的结构
样板中。以某独立别墅为例。新建项目以结构样板为样板文件，将建筑模型导入
结构样板文件中。在结构样板空间中导入的其他专业模型将无法修改，但通过识
图可见性设置可以控制导入其他专业模型的显示来作为结构方案布置的参照。

（2）布置受力构件
虽然 BIM 模型在 Revit 软件中是以三维立体形式呈现的，但其结构布置仍是
