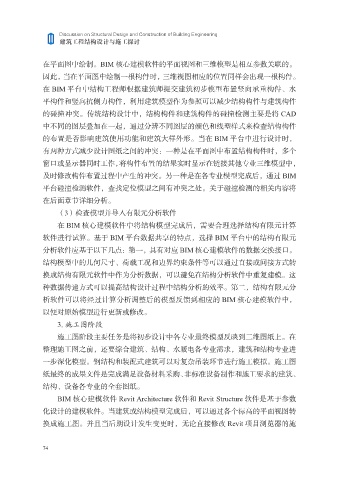

在平面图中绘制。BIM 核心建模软件的平面视图和三维模型是相互参数关联的。
因此，当在平面图中绘制一根构件时，三维视图相应的位置同样会出现一根构件。
在 BIM 平台中结构工程师根据建筑师提交建筑初步模型布置竖向承重构件、水

平构件和竖向抗侧力构件，利用建筑模型作为参照可以减少结构构件与建筑构件
的碰撞冲突。传统结构设计中，结构构件和建筑构件的碰撞检测主要是将 CAD
中不同的图层叠加在一起，通过分辨不同图层的颜色和线型样式来检查结构构件
的布置是否影响建筑使用功能和建筑大样外形。当在 BIM 平台中进行设计时，

有两种方式减少设计图纸之间的冲突：一种是在平面图中布置结构构件时，多个
窗口或显示器同时工作，将构件布置的结果实时显示在链接其他专业三维模型中，
及时修改构件布置过程中产生的冲突。另一种是在各专业模型完成后，通过 BIM
平台碰撞检测软件，查找定位模型之间有冲突之处。关于碰撞检测的相关内容将

在后面章节详细分析。
（3）检查模型并导入有限元分析软件
在 BIM 核心建模软件中将结构模型完成后，需要合理选择结构有限元计算
软件进行试算。基于 BIM 平台数据共享的特点，选择 BIM 平台中的结构有限元

分析软件应基于以下几点：第一，具有对应 BIM 核心建模软件的数据交换接口。
结构模型中的几何尺寸、荷载工况和边界约束条件等可以通过直接或间接方式转
换成结构有限元软件中作为分析数据，可以避免在结构分析软件中重复建模。这
种数据传递方式可以提高结构设计过程中结构分析的效率。第二，结构有限元分

析软件可以将经过计算分析调整后的模型反馈到相应的 BIM 核心建模软件中，
以便对原始模型进行更新或修改。
3. 施工图阶段
施工图阶段主要任务是将初步设计中各专业最终模型反映到二维图纸上。在

整理施工图之前，还要综合建筑、结构、水暖电各专业需求，建筑和结构专业进
一步深化模型。钢结构和装配式建筑可以对复杂吊装环节进行施工模拟。施工图
纸最终的成果文件是完成满足设备材料采购、非标准设备制作和施工要求的建筑、
结构、设备各专业的全套图纸。

BIM 核心建模软件 Revit Architecture 软件和 Revit Structure 软件是基于参数
化设计的建模软件。当建筑或结构模型完成后，可以通过各个标高的平面视图转
换成施工图。并且当后期设计发生变更时，无论直接修改 Revit 项目浏览器的施
