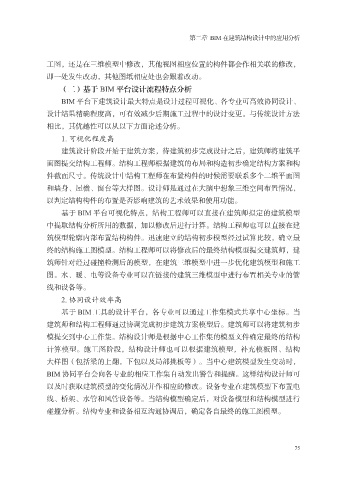

第二章 BIM 在建筑结构设计中的应用分析

工图，还是在三维模型中修改，其他视图相应位置的构件都会作相关联的修改，
即一处发生改动，其他图纸相应处也会跟着改动。
（二）基于 BIM 平台设计流程特点分析

BIM 平台下建筑设计最大特点是设计过程可视化、各专业可高效协同设计、
设计结果精确程度高，可有效减少后期施工过程中的设计变更。与传统设计方法
相比，其优越性可以从以下方面论述分析。
1. 可视化程度高

建筑设计阶段开始于建筑方案，待建筑初步完成设计之后，建筑师将建筑平
面图提交结构工程师。结构工程师根据建筑的布局和构造初步确定结构方案和构
件截面尺寸。传统设计中结构工程师在布置构件的时候需要联系多个二维平面图
和墙身、屋檐、窗台等大样图。设计师是通过在大脑中想象三维空间布置情况，

以判定结构构件的布置是否影响建筑的艺术效果和使用功能。
基于 BIM 平台可视化特点，结构工程师可以直接在建筑师拟定的建筑模型
中提取结构分析所用的数据，加以修改后进行计算。结构工程师也可以直接在建
筑模型轮廓内部布置结构构件。迅速建立的结构初步模型经过试算比较，确立最

终的结构施工图模型。结构工程师可以将修改后的最终结构模型提交建筑师，建
筑师针对经过碰撞检测后的模型，在建筑三维模型中进一步优化建筑模型和施工
图。水、暖、电等设备专业可以在链接的建筑三维模型中进行布置相关专业的管
线和设备等。

2. 协同设计效率高
基于 BIM 工具的设计平台，各专业可以通过工作集模式共享中心坐标。当
建筑师和结构工程师通过协调完成初步建筑方案模型后。建筑师可以将建筑初步
模提交到中心工作集。结构设计师是根据中心工作集的模型文件确定最终的结构

计算模型。施工图阶段，结构设计师也可以根据建筑模型，补充模板图、结构
大样图（包括梁的上翻，下包以及局部挑板等）。当中心建筑模型发生变动时，
BIM 协同平台会向各专业的相应工作集自动发出警告和提醒。这样结构设计师可
以及时获取建筑模型的变化情况并作相应的修改。设备专业在建筑模型下布置电

线、桥架、水管和风管设备等。当结构模型确定后，对设备模型和结构模型进行
碰撞分析。结构专业和设备相互沟通协调后，确定各自最终的施工图模型。
