第五章 起重机械设备安全检验

⑦安装在易燃、易爆、潮湿或有腐蚀性气体等恶劣环境中的漏电保护器，应
根据有关标准选用特殊防护条件的漏电保护器，否则应采取相应的防护措施。

2. 安装检查
漏电保护器的接线必须正确，输入端和输出端，相线和零线不得反接或接错。
（1）必须严格区分中性线和保护线，三级四线式或四级式漏电保护器的中
性线应接入漏电保护器。经过漏电保护器的中性线不得作为保护线，不得重复接
地或接设备外露可导电部分，因为若中性点上设置重复接地，则部分不平衡电流

经重复接地点→大地→电源中性点形成闭合回路，这时将引起漏电保护器发生误
动作。
保护线不得接入漏电保护装置。否则会导致漏电保护器误动作或拒动作。
（2）同样，检验时要特别注意，TT 系统中装设漏电保护和不装设漏电保护

的设备不能共用一个接地装置。否则有可能造成漏电保护器不动作。事故发生过
程如图 5-11 所示。

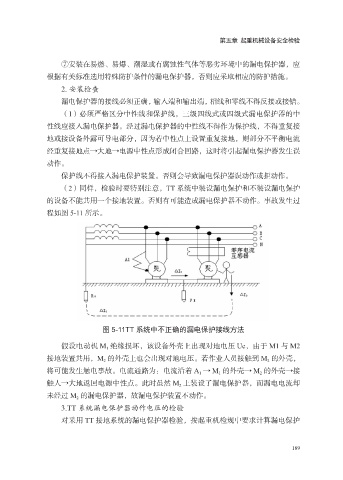

图 5-11TT 系统中不正确的漏电保护接线方法

假设电动机 M 1 绝缘损坏，该设备外壳上出现对地电压 Ue，由于 M1 与 M2
接地装置共用，M 2 的外壳上也会出现对地电压。若作业人员接触到 M 2 的外壳，

将可能发生触电事故。电流通路为：电流沿着 A 1 → M 1 的外壳→ M 2 的外壳→接
触人→大地返回电源中性点。此时虽然 M 2 上装设了漏电保护器，而漏电电流却
未经过 M 2 的漏电保护器，故漏电保护装置不动作。
3.TT 系统漏电保护器动作电压的检验

对采用 TT 接地系统的漏电保护器检验，按起重机检规中要求计算漏电保护

189
