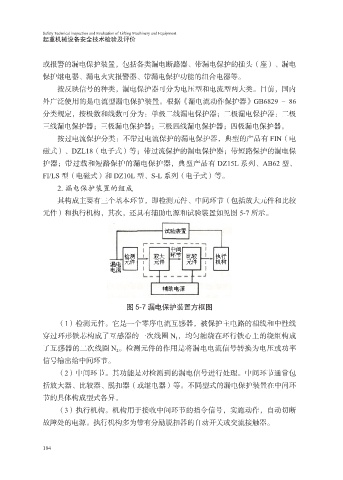

起重机械设备安全技术检验及评价

或报警的漏电保护装置，包括各类漏电断路器、带漏电保护的插头（座）、漏电
保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等。
按反映信号的种类，漏电保护器可分为电压型和电流型两大类。目前，国内

外广泛使用的是电流型漏电保护装置。根据《漏电流动作保护器》GB6829 － 86
分类规定，按极数和线数可分为：单极二线漏电保护器；二极漏电保护器：二极
三线漏电保护器；三极漏电保护器；三极四线漏电保护器；四极漏电保护器。
按过电流保护分类：不带过电流保护的漏电保护器，典型的产品有 FIN（电

磁式）、DZL18（电子式）等；带过流保护的漏电保护器；带短路保护的漏电保
护器；带过载和短路保护的漏电保护器，典型产品有 DZ15L 系列、AB62 型、
FI/LS 型（电磁式）和 DZ10L 型、S-L 系列（电子式）等。

2. 漏电保护装置的组成
其构成主要有三个基本环节，即检测元件、中间环节（包括放大元件和比较
元件）和执行机构，其次，还具有辅助电源和试验装置如见图 5-7 所示。

图 5-7 漏电保护装置方框图

（1）检测元件。它是一个零序电流互感器，被保护主电路的相线和中性线
穿过环形铁芯构成了互感器的一次线圈 N 1 ，均匀缠绕在环行铁心上的绕组构成
了互感器的二次线圈 N 2 。检测元件的作用是将漏电电流信号转换为电压或功率

信号输出给中间环节。
（2）中间环节。其功能是对检测到的漏电信号进行处理。中间环节通常包
括放大器、比较器、脱扣器（或继电器）等。不同型式的漏电保护装置在中间环

节的具体构成型式各异。
（3）执行机构。机构用于接收中间环节的指令信号，实施动作，自动切断
故障处的电源。执行机构多为带有分励脱扣器的自动开关或交流接触器。

184
