第五章 起重机械设备安全检验
TN-S 系统的中性线必须和相线一起穿过 RCD 的电流互感器，但 TN-S 系统
的 PE 线则不得穿过，如果穿过，当发生接地故障时，相线和 PE 线的故障电流
在电流互感器中感应的电磁场互相抵消，RCD 将检测不出故障电流而不动作。
在 TN-C 供电系统中，工作零线 N 和保护零线 PE 共用一根零线，通过了
RCD，当接零负载设备漏电时，出现相—零短路电流使熔断器熔断，动作灵敏
的 RCD 却没有动作，这是接线错误造成的。正确地安装方法应该是，在三相四
线制进户线处，首先对零线重复接地，重复接地的接地电阻值 R ≤ 10Ω（按相
关标准和起重机械监督检验规程规定）；从重复接地处拉出一根专用保护零线
PE，和工作零线 N 相互独立，改进户线为三相五线制供电，既 TN-C-S 系统；中
性线穿入 RCD，PE 线直接接设备的外露导电部分，这时 RCD 才能检测出接地
故障电流，RCD 后的中性线不应接地或接另一回路。
在采用漏电保护器的 TN 系统中，使用的电气设备外露可导电部分可根据电
击防护措施具体情况，采用单独接地，形成局部 TT 系统，见图 3（a）和图 3（b）
中的方框部分。
2. 用于 TT 供电系统的要求
TT 供电系统是指电力系统有一点直接接地，电气设备的外露可导电部分通
过保护接地线与独立于电力系统的接地体直接连接。TT 系统的电气线路或电气
设备，应优先考虑装设漏电保护器，作为防电击的保护措施。《起重机监督检验
内容要求与方法》中对桥架型起重机要求“采用 TT 接地系统时，起重机金属结
构的接地电阻与漏电保护器动作电流的乘积应不大于 50V”，TT 系统是三相四
线供电系统，属保护接地，设备正常运行时，其外壳没有接零保护的三相不平衡
电流和电压。漏电保护器用于 TT 系统时的接线方法如图 5-10 所示。

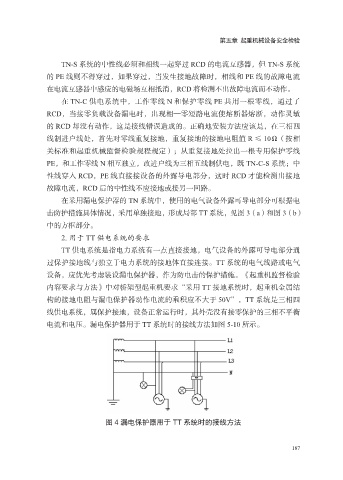

图 4 漏电保护器用于 TT 系统时的接线方法
