起重机械设备安全技术检验及评价

大多原因是安装和接线错误，使中性线不通过漏电保护装置或中性线直接与保护
地线连接，导致 RCD 误动作。

1. 用于 TN 供电系统的要求
TN 供电系统是指电力系统中性点直接接地，电气装置的外露可导电部分通
过保护线与该接地点相连接。TN 系统中根据中性线与保护线的连接方式可分为
TN-S、TN-C、TN-C-S 系统。TN-S 系统是指整个系统的中性线与保护线为始终
分开形式；TN-C 系统是指整个系统的中性线与保护线为合一形式；TN-C-S 系统

是指系统中有一部分线路的中性线与保护线为合一形式。
《漏电保护器安装和运行》中规定“在 TN 系统中，当电路发生绝缘损坏故障，
其故障电流值小于过电流保护装置的动作电流值时，需装漏电保护器”；《起重
机监督检验内容要求与方法》中对塔式起重机要求“整体金属结构的接地型式应

采用 TN-S 接地系统，并设漏电保护器”。

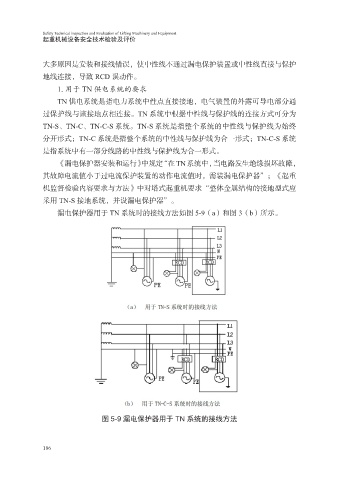

漏电保护器用于 TN 系统时的接线方法如图 5-9（a）和图 3（b）所示。

图 5-9 漏电保护器用于 TN 系统的接线方法

186
