第五章 起重机械设备安全检验

（4）辅助电源。当中间环节为电子式时，辅助电源的作用是提供电子电路
工作所需的低压电源。
（5）试验装置。这是对运行中的漏电保护装置进行定期检查时所使用的装置。

通常是用一只限流电阻和检查按钮相串联的支路来模拟漏电的路径，以检验装置
能否正常动作。
3. 电流型漏电保护器的工作原理
电流型漏电保护器所检测到的是剩余电流既被保护电路内相线和中性线电流

瞬时值的代数和（其中包括中性线的三相不平衡电流和谐波电流），此电流既为
正常时的泄漏电流和故障时的接地故障电流（见图 5-8）。在被保护电路工作正常、
没有发生漏电或触电的情况下，由克希荷夫定律可知，通过 TA 一次侧电流的相
量和等于零。即 I L1 +I L2 +I L3 +I N ＝ 0 此时，TA 二次侧不产生感应电动势，漏电保

护装置不动作，系统保持正常供电。
当被保护电路发生漏电或有人触电时，由于存在漏电电流，通过 TA 一次侧
各相负荷电流的相量和不再等于零，即 I L1 +I L2 +I L3 +I N ≠ 0 产生了剩余电流，TA
二次侧线圈就有感应电动势产生，此信号经中间环节进行处理和比较，当达到预

定值时，使主开关分励脱扣器线 TL 通电，驱动主开关 GF 自动跳闸，迅速切断
被保护电路的供电电源，从而实现保护。

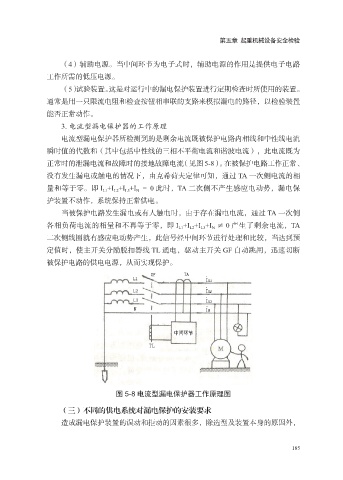

图 5-8 电流型漏电保护器工作原理图

（三）不同的供电系统对漏电保护的安装要求
造成漏电保护装置的误动和拒动的因素很多，除选型及装置本身的原因外，
