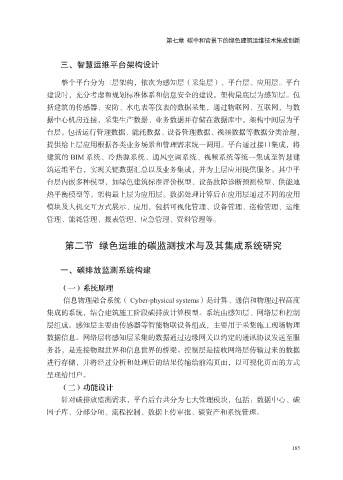

第七章 碳中和背景下的绿色建筑运维技术集成创新

三、智慧运维平台架构设计

整个平台分为三层架构，依次为感知层（采集层）、平台层、应用层。平台
建设时，充分考虑和规划标准体系和信息安全的建设。架构最底层为感知层。包

括建筑的传感器、安防、水电表等仪表的数据采集，通过物联网、互联网，与数
据中心机房连接，采集生产数据、业务数据并存储在数据库中。架构中间层为平
台层。包括运行管理数据、能耗数据、设备管理数据、视频数据等数据分类治理，

提供给上层应用根据各类业务场景和管理需求统一调用。平台通过接口集成，将
建筑的 BIM 系统、冷热源系统、通风空调系统、视频系统等统一集成至智慧建
筑运维平台，实现关键数据汇总以及业务集成，并为上层应用提供服务。其中平
台层内嵌多种模型，如绿色建筑标准评价模型、设备故障诊断预测模型、供能地

热平衡模型等。架构最上层为应用层。数据处理计算后在应用层通过不同的应用
模块及人机交互方式展示、应用，包括可视化管理、设备管理、巡检管理、运维
管理、能耗管理、报表管理、应急管理、资料管理等。

第二节 绿色运维的碳监测技术与及其集成系统研究

一、碳排放监测系统构建

（一）系统原理
信息物理融合系统（ Cyber-physical systems）是计算、通信和物理过程高度
集成的系统，结合建筑施工阶段碳排放计算模型。系统由感知层、网络层和控制
层组成。感知层主要由传感器等智能物联设备组成，主要用于采集施工现场物理
数据信息。网络层将感知层采集的数据通过边缘网关以约定的通讯协议发送至服

务器，是连接物理世界和信息世界的桥梁。控制层是接收网络层传输过来的数据
进行存储，并将经过分析和处理后的结果传输给前端页面，以可视化页面的方式
呈现给用户。

（二）功能设计
针对碳排放监测需求，平台后台共分为七大管理模块，包括：数据中心、碳
因子库、分部分项、流程控制、数据上传审批、碳资产和系统管理。

185
