Page 230 - 现代工业绿色技术创新研究

Research on Innovation of Modern Industrial Green Technology
现代工业绿色技术创新研究

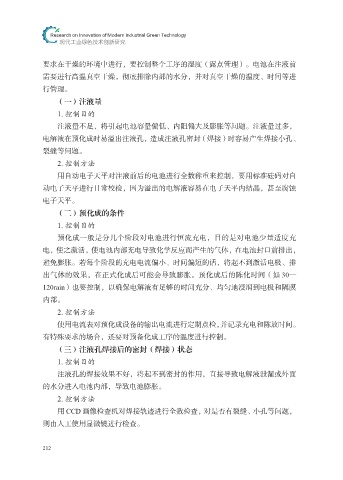

要求在干燥的环境中进行，要控制整个工序的湿度（露点管理）。电池在注液前
需要进行高温真空干燥，彻底排除内部的水分，并对真空干燥的温度、时间等进
行管理。

（一）注液量
1. 控制目的
注液量不足，将引起电池容量偏低、内阻偏大及膨胀等问题。注液量过多，
电解液在预化成时易溢出注液孔，造成注液孔密封（焊接）时容易产生焊接小孔、

裂缝等问题。
2. 控制方法
用自动电子天平对注液前后的电池进行全数称重来控制，要用标准砝码对自
动电子天平进行日常校检，因为溢出的电解液容易在电子天平内结晶，甚至腐蚀

电子天平。
（二）预化成的条件
1. 控制目的
预化成一般是分几个阶段对电池进行恒流充电，目的是对电池少量适度充

电，使之激活，使电池内部充电导致化学反应而产生的气体，在电池封口前排出，
避免膨胀。若每个阶段的充电电流偏小、时间偏短的话，将起不到激活电极、排
出气体的效果，在正式化成后可能会导致膨胀。预化成后的陈化时间（如 30—
120rain）也要控制，以确保电解液有足够的时间充分、均匀地浸润到电极和隔膜

内部。
2. 控制方法
使用电流表对预化成设备的输出电流进行定期点检，并记录充电和陈放时间。
有特殊要求的场合，还要对预备化成工序的温度进行控制。

（三）注液孔焊接后的密封（焊接）状态
1. 控制目的
注液孔的焊接效果不好，将起不到密封的作用，直接导致电解液泄漏或外面
的水分进入电池内部，导致电池膨胀。

2. 控制方法
用 CCD 画像检查机对焊接轨迹进行全数检查，对是否有裂缝、小孔等问题，
则由人工使用显微镜进行检查。

212
