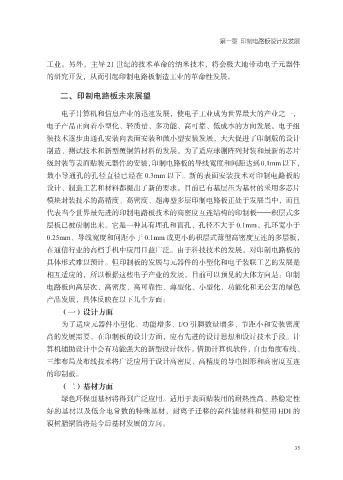

第一章 印制电路板设计及发展

工业。另外，主导 21 世纪的技术革命的纳米技术，将会极大地带动电子元器件
的研究开发，从而引起印制电路板制造工业的革命性发展。

二、印制电路板未来展望

电子计算机和信息产业的迅速发展，使电子工业成为世界最大的产业之一，
电子产品正向着小型化、轻质量、多功能、高可靠、低成本的方向发展。电子组
装技术逐步由通孔安装向表面安装和微小型安装发展，大大促进了印制版的设计

制造、测试技术和新型覆铜箔材料的发展。为了适应球删阵列封装和最新的芯片
级封装等表面贴装元器件的安装，印制电路板的导线宽度和间距达到0.1mm以下，
最小导通孔的孔径直径已经在 0.3mm 以下。新的表面安装技术对印制电路板的
设计、制造工艺和材料都提出了新的要求。目前已有基层压为基材的采用多芯片

模块封装技术的高精度、高密度、超薄型多层印制电路板正处于发展当中，而且
代表当今世界最先进的印制电路板技术的高密度互连结构的印制板——积层式多
层板已被研制出来。它是一种具有埋孔和盲孔、孔径不大于 0.1mm、孔环宽小于
0.25mm、导线宽度和间距小于 0.1mm 或更小的积层式薄型高密度互连的多层板，

在通信行业的高档手机中应用日益广泛。由于科技技术的发展，对印制电路板的
具体形式难以预计。但印制板的发展与元器件的小型化和电子装联工艺的发展是
相互适应的，所以根据这些电子产业的发展，目前可以预见的大体方向是：印制
电路板向高层次、高密度、高可靠性、薄型化、小型化、功能化和无公害的绿色

产品发展，具体反映在以下几个方面：
（一）设计方面
为了适应元器件小型化、功能增多、I/O 引脚数量增多、节距小和安装密度
高的发展需要，在印制板的设计方面，应有先进的设计思想和设计技术手段。计

算机辅助设计中会有功能强大的新型设计软件。借助计算机软件，自由角度布线、
三维布局及布线技术将广泛应用于设计高密度、高精度的导电图形和高密度互连
的印制板。
（二）基材方面

绿色环保型基材将得到广泛应用。适用于表面贴装用的耐热性高、热稳定性
好的基材以及低介电常数的特殊基材，耐离子迁移的高性能材料和使用 HDI 的
覆树脂铜箔将是今后基材发展的方向。
