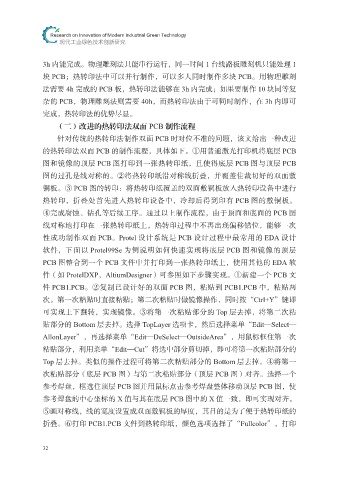

3h 内能完成。物理雕刻法只能串行运行，同一时间 1 台线路板雕刻机只能处理 1
块 PCB；热转印法中可以并行制作，可以多人同时制作多块 PCB。用物理雕刻
法需要 4h 完成的 PCB 板，热转印法能够在 3h 内完成；如果要制作 10 块同等复

杂的 PCB，物理雕刻法则需要 40h，而热转印法由于可同时制作，在 3h 内即可
完成，热转印法的优势尽显。
（二）改进的热转印法双面 PCB 制作流程
针对传统的热转印法制作双面 PCB 时对位不准的问题，该文给出一种改进
的热转印法双面 PCB 的制作流程，具体如下。①用普通激光打印机将底层 PCB

图和镜像的顶层 PCB 图打印到一张热转印纸，且使得底层 PCB 图与顶层 PCB
图的过孔是线对称的。②将热转印纸沿对称线折叠，并覆盖住裁切好的双面敷
铜板。③ PCB 图的转印：将热转印纸覆盖的双面敷铜板放入热转印设备中进行

热转印，折叠处首先进入热转印设备中，冷却后得到印有 PCB 图的敷铜板。
④完成腐蚀、钻孔等后续工序。通过以上制作流程，由于顶面和底面的 PCB 图
线对称地打印在一张热转印纸上，热转印过程中不再出现偏移错位，能够一次
性成功制作双面 PCB。Protel 设计系统是 PCB 设计过程中最常用的 EDA 设计

软件，下面以 Protel99Se 为例说明如何快速实现将底层 PCB 图和镜像的顶层
PCB 图整合到一个 PCB 文件中并打印到一张热转印纸上，使用其他的 EDA 软
件（如 ProtelDXP，AltiumDesigner）可参照如下步骤实现。①新建一个 PCB 文
件 PCB1.PCB。②复制已设计好的双面 PCB 图，粘贴到 PCB1.PCB 中，粘贴两

次。第一次粘贴时直接粘贴；第二次粘贴时做镜像操作，同时按“Ctrl+Y”键即
可实现上下翻转，实现镜像。③将第一次粘贴部分的 Top 层去掉，将第二次粘
贴部分的 Bottom 层去掉。选择 TopLayer 选项卡，然后选择菜单“Edit—Select—
AllonLayer”，再选择菜单“Edit—DeSelect—OutsideArea”，用鼠标框住第一次

粘贴部分，利用菜单“Edit—Cut”将选中部分剪切掉，即可将第一次粘贴部分的
Top 层去掉。类似的操作过程可将第二次粘贴部分的 Bottom 层去掉。④将第一
次粘贴部分（底层 PCB 图）与第二次粘贴部分（顶层 PCB 图）对齐。选择一个
参考焊盘，框选住顶层 PCB 图并用鼠标点击参考焊盘整体移动顶层 PCB 图，使

参考焊盘的中心坐标的 X 值与其在底层 PCB 图中的 X 值一致，即可实现对齐。
⑤画对称线，线的宽度设置成双面敷铜板的厚度，其目的是为了便于热转印纸的
折叠。⑥打印 PCB1.PCB 文件到热转印纸，颜色选项选择了“Fullcolor”，打印
