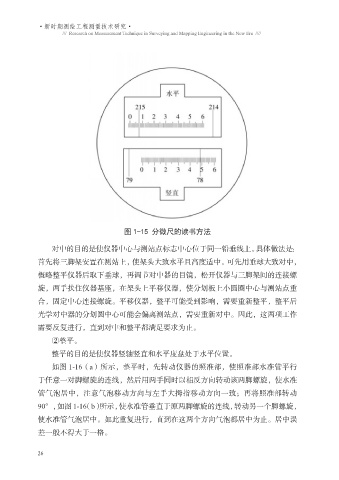

图 1-15 分微尺的读书方法
对中的目的是使仪器中心与测站点标志中心位于同一铅垂线上。具体做法是：
首先将三脚架安置在测站上，使架头大致水平且高度适中。可先用垂球大致对中，
概略整平仪器后取下垂球，再调节对中器的目镜，松开仪器与三脚架间的连接螺
旋，两手扶住仪器基座，在架头上平移仪器，使分划板上小圆圈中心与测站点重
合，固定中心连接螺旋。平移仪器，整平可能受到影响，需要重新整平，整平后
光学对中器的分划圆中心可能会偏离测站点，需要重新对中。因此，这两项工作
需要反复进行，直到对中和整平都满足要求为止。
②整平。
整平的目的是使仪器竖轴竖直和水平度盘处于水平位置。
如图 1-16（a）所示，整平时，先转动仪器的照准部，使照准部水准管平行
于任意一对脚螺旋的连线，然后用两手同时以相反方向转动该两脚螺旋，使水准
管气泡居中，注意气泡移动方向与左手大拇指移动方向一致；再将照准部转动
90°，如图 1-16（b）所示，使水准管垂直于原两脚螺旋的连线，转动另一个脚螺旋，
使水准管气泡居中。如此重复进行，直到在这两个方向气泡都居中为止。居中误
差一般不得大于一格。
