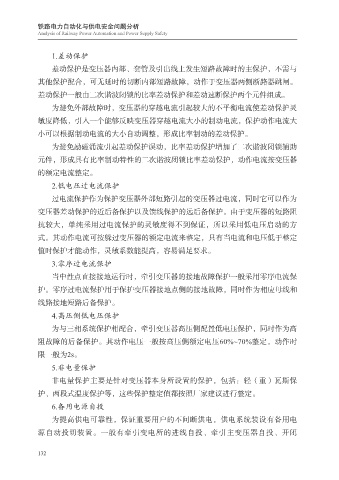

1.差动保护

差动保护是变压器内部、套管及引出线上发生短路故障时的主保护，不需与
其他保护配合，可无延时的切断内部短路故障，动作于变压器两侧断路器跳闸。
差动保护一般由二次谐波闭锁的比率差动保护和差动速断保护两个元件组成。
为避免外部故障时，变压器的穿越电流引起较大的不平衡电流使差动保护灵

敏度降低，引入一个能够反映变压器穿越电流大小的制动电流，保护动作电流大
小可以根据制动电流的大小自动调整，形成比率制动的差动保护。
为避免励磁涌流引起差动保护误动，比率差动保护增加了二次谐波闭锁辅助

元件，形成具有比率制动特性的二次谐波闭锁比率差动保护，动作电流按变压器
的额定电流整定。
2.低电压过电流保护
过电流保护作为保护变压器外部短路引起的变压器过电流，同时它可以作为

变压器差动保护的近后备保护以及馈线保护的远后备保护。由于变压器的短路阻
抗较大，单纯采用过电流保护的灵敏度得不到保证，所以采用低电压启动的方
式。其动作电流可按躲过变压器的额定电流来整定，只有当电流和电压低于整定

值时保护才能动作，灵敏系数能提高，容易满足要求。
3.零序过电流保护
当中性点直接接地运行时，牵引变压器的接地故障保护一般采用零序电流保

护。零序过电流保护用于保护变压器接地点侧的接地故障，同时作为相应母线和
线路接地短路后备保护。
4.高压侧低电压保护

为与三相系统保护相配合，牵引变压器高压侧配置低电压保护，同时作为高
阻故障的后备保护。其动作电压一般按高压侧额定电压60%~70%整定，动作时
限一般为2s。
5.非电量保护

非电量保护主要是针对变压器本身所设置的保护，包括：轻（重）瓦斯保
护、两段式温度保护等，这些保护整定值都按照厂家建议进行整定。
6.备用电源自投

为提高供电可靠性，保证重要用户的不间断供电，供电系统装设有备用电
源自动投切装置。一般有牵引变电所的进线自投、牵引主变压器自投、开闭
