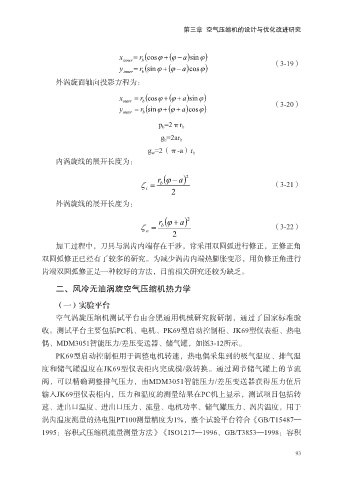

第三章 空气压缩机的设计与优化改进研究

x inner = r b (cos + (ϕ a− )sin ) ϕ
ϕ
y inner = r b (sin + (ϕ a− )cos ) ϕ （3-19）
ϕ
外涡旋面轴向投影方程为：
x outer = r b (cos + (ϕ a+ )sin ) ϕ
ϕ
y outer = r b (sin + (ϕ a+ )cos ) ϕ （3-20）
ϕ

p b =2πr b
g b =2ar b
g w =2（π-a）r b
内涡旋线的展开长度为：

r ( −ϕ ) a 2
ζ = b （3-21）
i
2
外涡旋线的展开长度为：

r ( +ϕ ) a 2
ζ = b （3-22）
o
2
加工过程中，刀具与涡齿内端存在干涉，常采用双圆弧进行修正，正修正角
双圆弧修正已经有了较多的研究。为减少涡齿内端热膨胀变形，用负修正角进行
齿端双圆弧修正是一种较好的方法，目前相关研究还较为缺乏。

二、风冷无油涡旋空气压缩机热力学

（一）实验平台

空气涡旋压缩机测试平台由合肥通用机械研究院研制，通过了国家标准验
收。测试平台主要包括PC机、电机、PK69型启动控制柜、JK69型仪表柜、热电
偶、MDM3051智能压力/差压变送器、储气罐，如图3-12所示。
PK69型启动控制柜用于调整电机转速，热电偶采集到的吸气温度、排气温

度和储气罐温度在JK69型仪表柜内完成模/数转换。通过调节储气罐上的节流
阀，可以精确调整排气压力，由MDM3051智能压力/差压变送器获得压力值后
输入JK69型仪表柜内，压力和温度的测量结果在PC机上显示，测试项目包括转
速、进出口温度、进出口压力、流量、电机功率、储气罐压力、涡齿温度，用于

涡齿温度测量的热电阻PT100测量精度为1%，整个试验平台符合《GB/T15487—
1995：容积式压缩机流量测量方法》《ISO1217—1996、GB/T3853—1998：容积

93
