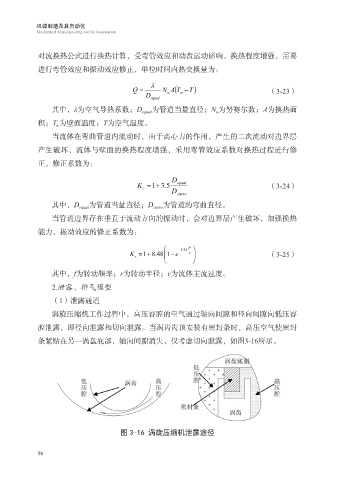

对流换热公式进行换热计算，受弯管效应和动盘运动影响，换热程度增强，需要

进行弯管效应和振动效应修正，单位时间内热交换量为：
⋅ λ
Q = N A (T − T ) （3-23）
D equal u w
其中，λ为空气导热系数；D equal 为管道当量直径；N 为努赛尔数；A为换热面
u
积；T 为壁面温度；T为空气温度。
w
当流体在弯曲管道内流动时，由于离心力的作用，产生的二次流动对边界层

产生破坏，流体与壁面的换热程度增强，采用弯管效应系数对换热过程进行修
正，修正系数为：

D
K = 1+ 5 . 3 D equal （3-24）
c
curve
其中，D equal 为管道当量直径；D curve 为管道的弯曲直径。

当管道边界存在垂直于流动方向的振动时，会对边界层产生破坏，加强换热
能力，振动效应的修正系数为：

 − 5.35  fr
K = s 1 8.48 1 e+  − v  （3-25）
 

其中，f为转动频率；r为转动半径；v为流体主流速度。
2.泄露、排气模型
（1）泄露通道

涡旋压缩机工作过程中，高压容腔的空气通过轴向间隙和径向间隙向低压容
腔泄露，即径向泄露和切向泄露。当涡齿齿顶安装有密封条时，高压空气使密封

条紧贴在另一涡盘底部，轴向间隙消失，仅考虑切向泄露，如图3-16所示。

图 3-16 涡旋压缩机泄露途径
